BERLIET GPE4 - 1/35 Wespe Models

Bonjour,
un autre montage en cours, le BERLIET GPE4 de Wespe Models.
C"est un kit en résine rustique, avec plein de défauts dû à des moules plus que fatigués, des manques, des erreurs, mais qui a le mérite d'exister encore.
Suivant l'habitude de ce fabricant, le plan de montage est des plus succins et il faut l'étudier des dizaines de fois et se documenter autant avant de coller une pièce.
Voici le chassis qui a au moins le mérite d'être droit, ce qui n'est pas si mal que ça. Il fait quand même 28 cm de long au 1/35, ce qui fait près de 10 m pour le vrai.

j'ai du faire les trous de calage et de fixation du moteur qui n'existaient pas, alors que bloc moteur comporte 2 tétons de mise en place. Une 1ère couche de peinture a été appliquée sous la zone moteur / bdv, ainsi que le moteur lui-même - il est juste à coté, dans le bazar. Plus haut il y a le radiateur et le capot. Wespe ne fournit pas les cotés du capot.

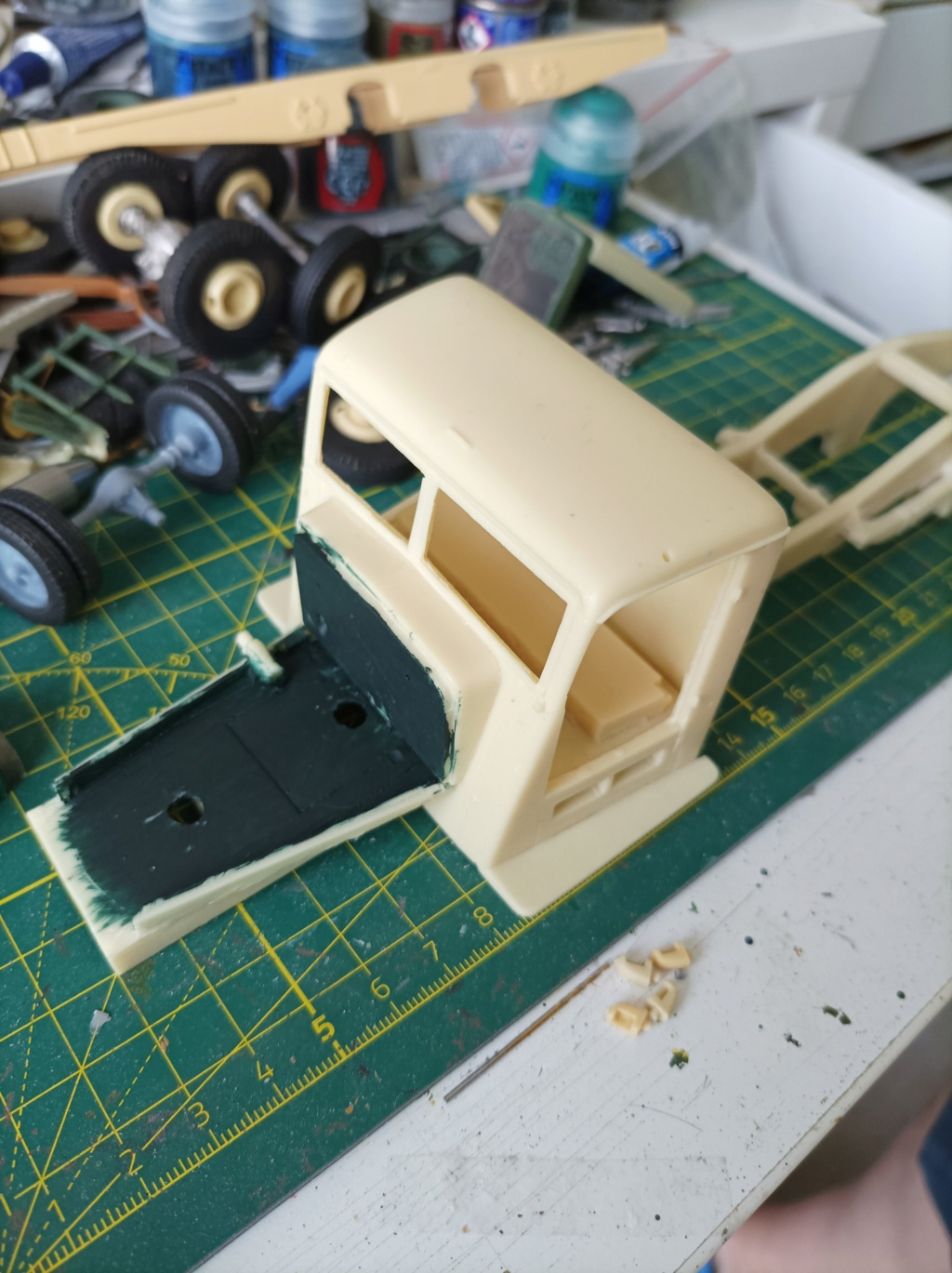

Voici le chassis avec la cabine:

C'est une cabine 4 places, comme le Bernard Porte-Char, une directive de l'Armée à l'époque, peut-être?

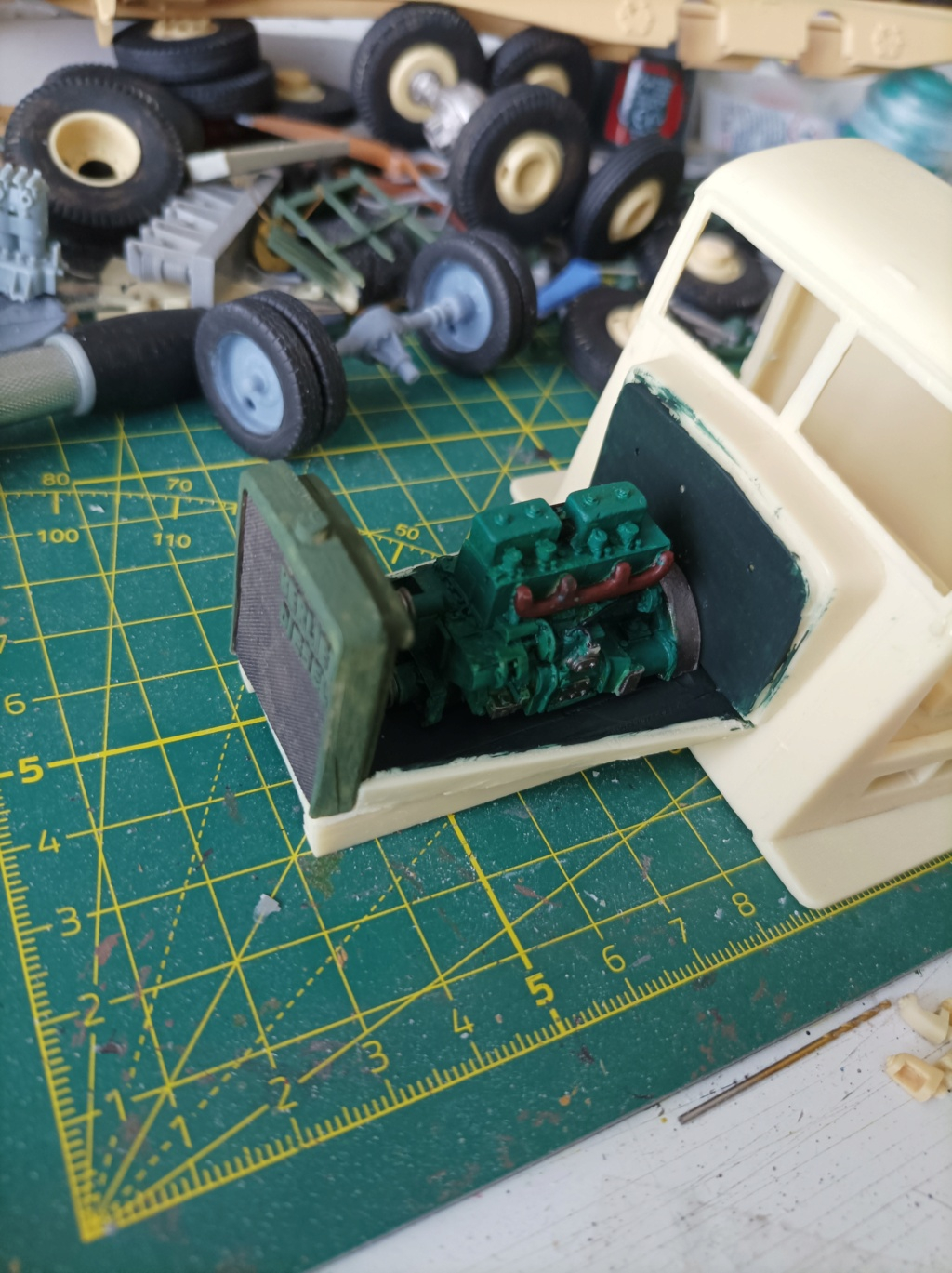

Avec le moteur et le radiateur:

Voici le chassis dans son état actuel:

le train avant est en place, j'ai dû repercer le trou sous le ressort de suspension transversal pour le monter correctement. Je dois réparer un des garde-boues - manque de matière ou cassé je ne saurais dire.
J'ai refait entièrement la ligne d'arbre du treuil arrière, la notice est trop floue à propos de ces pièces et ça ne matchait pas entre le treuil et la boite de vitesse. De toute façon, on voit rien quand le Berliet sera fini.

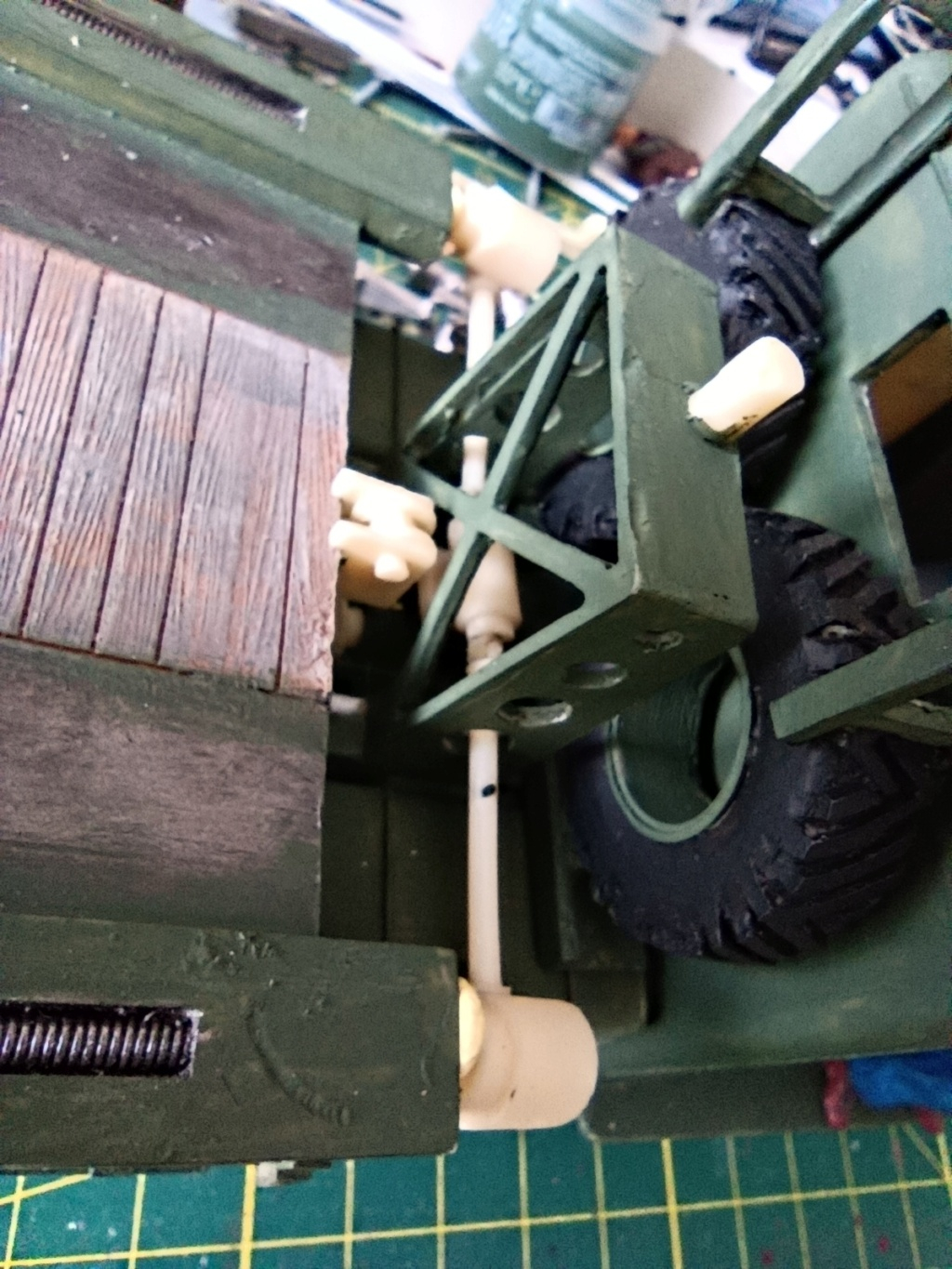

Pareil pour les ponts arrières. Les ressorts des 2 ponts son coulés de masse avec le chassis, donc j'ai collé les ponts et me suis dépatouillé pour que les arbres fassent la jointure.
L'espèce de triangle au milieu du chassis semble être une bêche de blocage pour les manœuvres du ponton avec les chars, c"est du moins ce qui ressort de mes recherches documentaires. Par contre aucune info sur le mode de fonctionnement de cet élément pour l'instant.
A+

ces du beau boulot

Je vois que tu aimes les maquettes d'homme. Je te dirais presque bon courage pour la suite  .

Salut,
J'ai commencé le montage de cette bousse, il y a quelques années.
J'ai rapidement calé et remisé le tout dans une boîte.
Je vais suivre ce montage. Avec, un peu de chance, cela me motivera pour le terminer.
Bon courage.
Alain

Intéressant... C’est un kit difficile, souvent mal moulé, les roues notamment et les cercles de jante qui manquent de piquage dans le détail... Je ne parle même pas de la potence de levage qui est souvent tordue... Au final, ça donne un sacré résultat si on arrive à surpasser toutes les difficultés...

Bon courage pour la suite...

JP.

beau dèbut

Monsieur est maso!!!

Un très bon début en tout cas!!

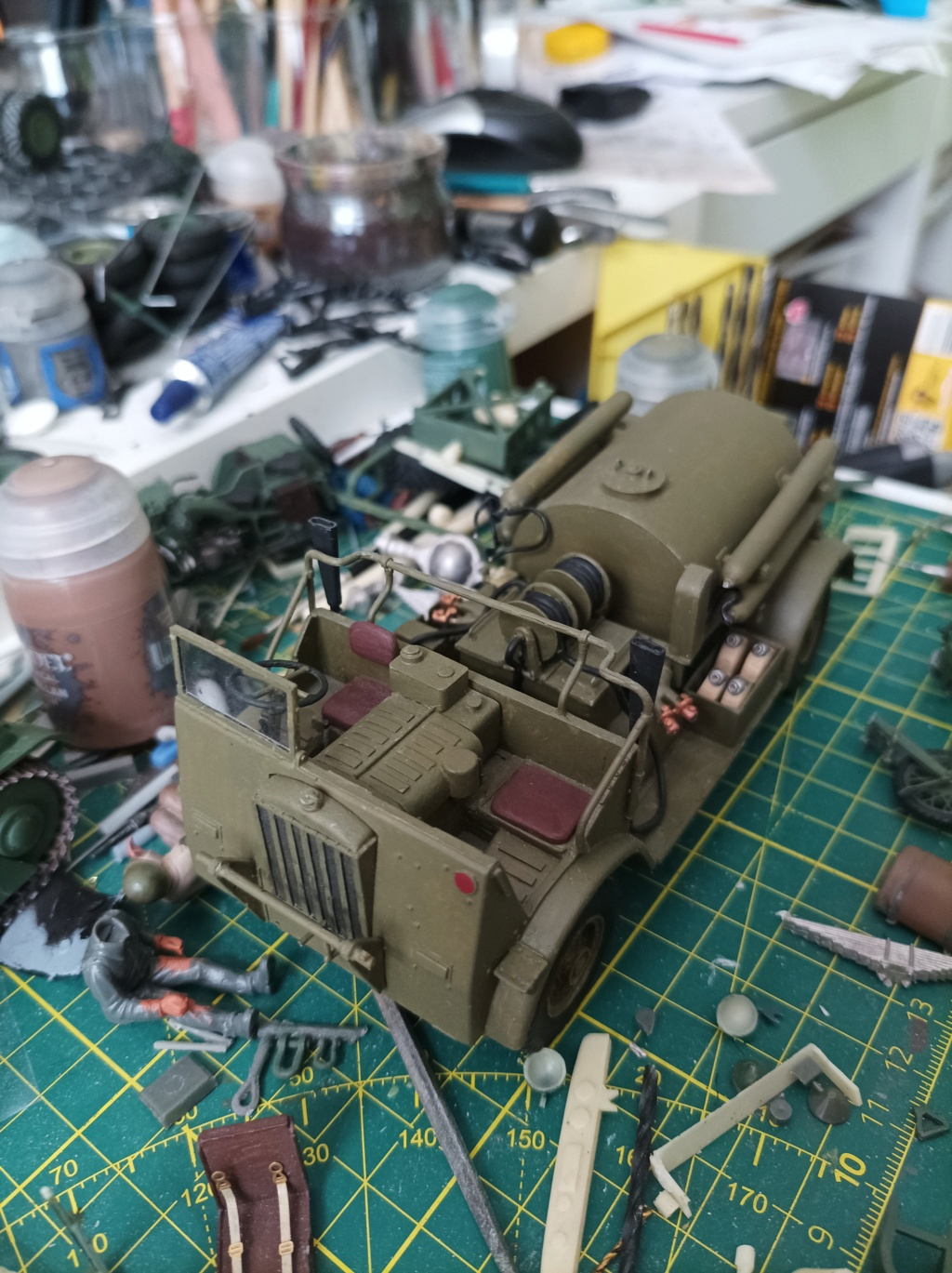

Merci pour vos conseils et encouragements. J'aime bien la résine pour l'originalité des modèles qu'on peut trouver. J'ai par exemple un camion de pompier de la RAF Crossley 4X4 introuvable autrement qu'en résine. OK, il avait des tupains de défauts et j'ai souvent failli mettre cette paloserie de derme à la poubelle, mais j'ai pas lâcher l'affaire et aujourd'hui il est ce que j'appelle terminé phase 1. C'est à dire que j'ai monté toutes pièces du kit mais que je n'ai fait aucune modif pour l'améliorer, j'ai les idées mais pas encore trouver le moyen de les faire; ça viendra.
le Crossley

Il y a beaucoup à dire sur ce véhicule., le mieux est que je lui fasse son propre post.

Je dois dire que j'apprécie beaucoup ce genre de challenge aussi!
Wespe fait partie des fabricants les plus... Euh... distrayants dans ce domaine!

Comme toujours dans ce cas la clé, c'est la documentation!
Bon montage.

Il est sympa aussi ton camion de pompier anglais. Tu aimes les défis à ce que je vois.

Un sacré challenge , et tu es plutôt bien parti

Belle peinture et sujet très intéressant

oui ces pas vilain du tout

Bon, on passe à la suite. Mon chassis est à peu près complet, je commence à déchiffrer la notice pour mettre en place le plateau et la potence. Vous pouvez admirer la précision des instructions:

2ème vue:

3ème:

voila, c'est pas bien compliqué - ben voyons! - et après des heures de recherche sur le net, plus différents essais, je suis arrivé à cela:

Je pense que c'est la bonne disposition, il me reste à rectifier la barre reliant les 2 arceaux sur 2 erreurs:
- elle n'est pas carrée, mais en forme de "I", afin d'y mettre un treuil sur chariot pour les roues de secours
- elle doit être en dessous pour que le chariot puisse passer.
Vous aurez remarqué l'évidence de la position des arbres de transmissions
sur la notice , au travers de la pièce n°30.
Il me reste à trouver la position exacte de la pièce n°13,l'espèce de plaque percée de trous.
Il y a aussi l'histoire des jantes des roues de secours complétement lisses, alors que je devrais y trouver les pattes de fixation sur le moyeu, comme toute jante type artillerie.
A+
Marco
