3-inch Gun Motor Carriage M 10 Tank Destroyer

Bonjour,

encore un essai pour envoyer une photo :




Mais j'ai l'impression que ça ne marche encore pas. J'ai pourtant entré l'adresse web de l'image dans
la fenêtre ouverte à cet effet.

Salutations.

Boris

Ça ne fonctionne toujours pas
Tu es certain d'avoir sélectionné la bonne adresse et cliqué sur le bon icône pour l'insérer ? Je ne vois que ça pour expliquer qu'elle ne s'insère pas.

Bonjour,

encore un Xeme essai pour envoyer une photo, cette fois je clique sur héberger une image au lieu d’insérer une image  :





Ce coup ci, ça a marché !

Salutations.

Boris

Bonsoir,

bon, ayant compris la procédure, je vais en envoyer d'autre :

le M 10 Tank Destroyer,
le Panther,
le Jagdpanther
le Stug III

Salutations

Boris

Bonsoir,

voici le M 10 Tank Destroyer :







Réalisé sur châssis Sherman Heng Long 1/16 RC, base de tourelle de Panther et carte plastique.

Si, d'aventure, un membre du forum envisagerait d'en faire un, je peux fournir les plans sur le forum.

Salutations.

Boris

Super Boris, tu es parvenu à mettre tes photos pour notre plus grand plaisir. Juste un détail. N'hésite pas à ouvrir un sujet pour chaque engin. C'est ainsi beaucoup plus facile pour quelqu'un qui chercherait des idées ou des infos sur un modèle en particulier d ele trouver. Mais à condition de ne pas oublier de mentionner dans le titre, nom, marque et échelle. À+ Et merci de partager ainsi ta collection.

Bonsoir,

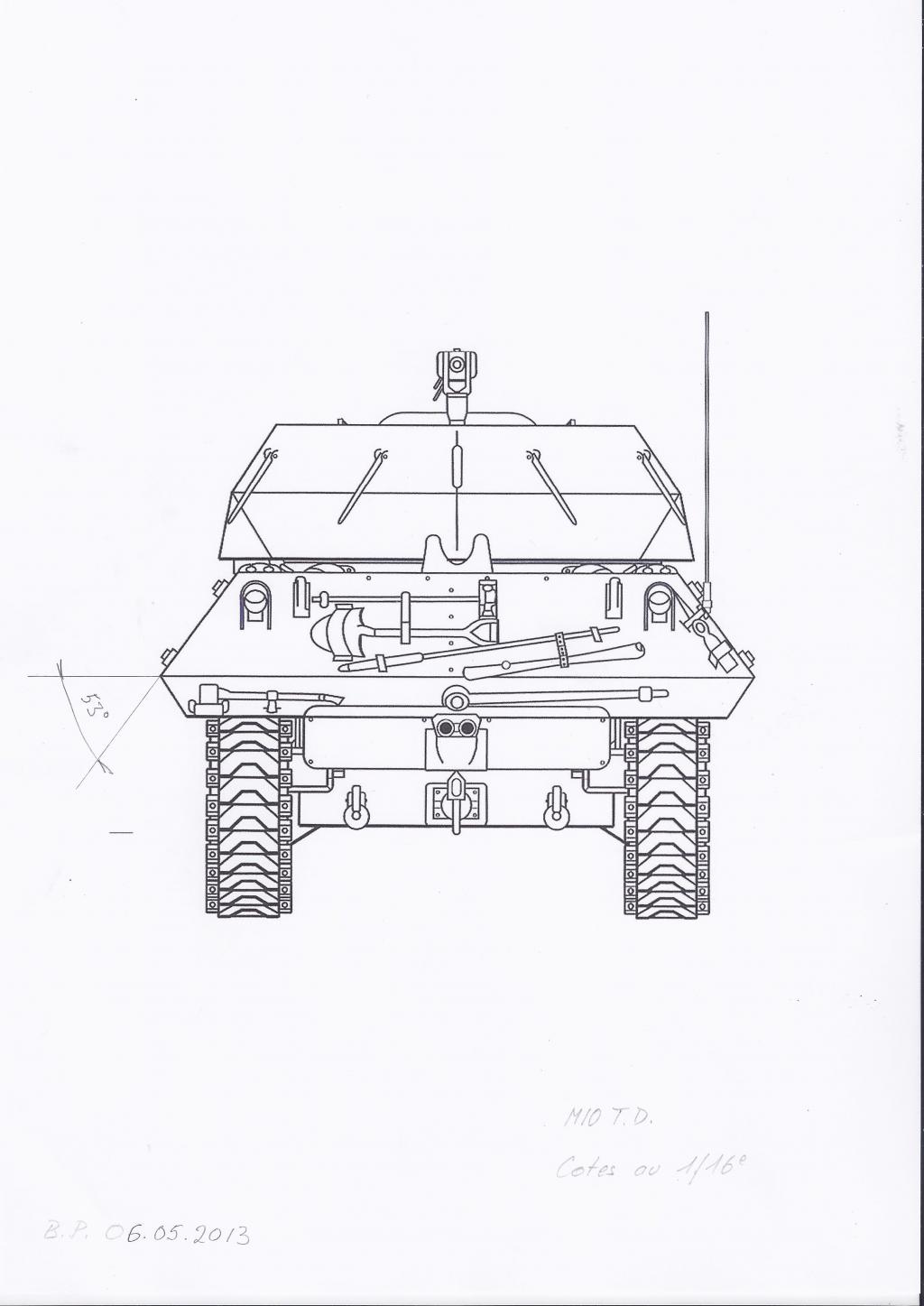

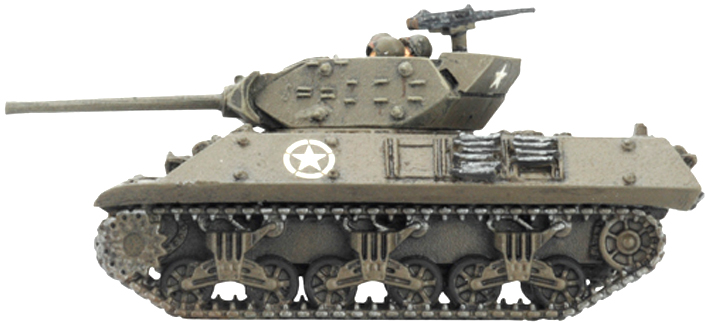

quelques informations pour ceux qui désireraient modifier un M 4 Sherman en M 10 Tank Destroyer :











Je pense qu'il y a matière à faire !

Salutations.

Boris



Bonjour,

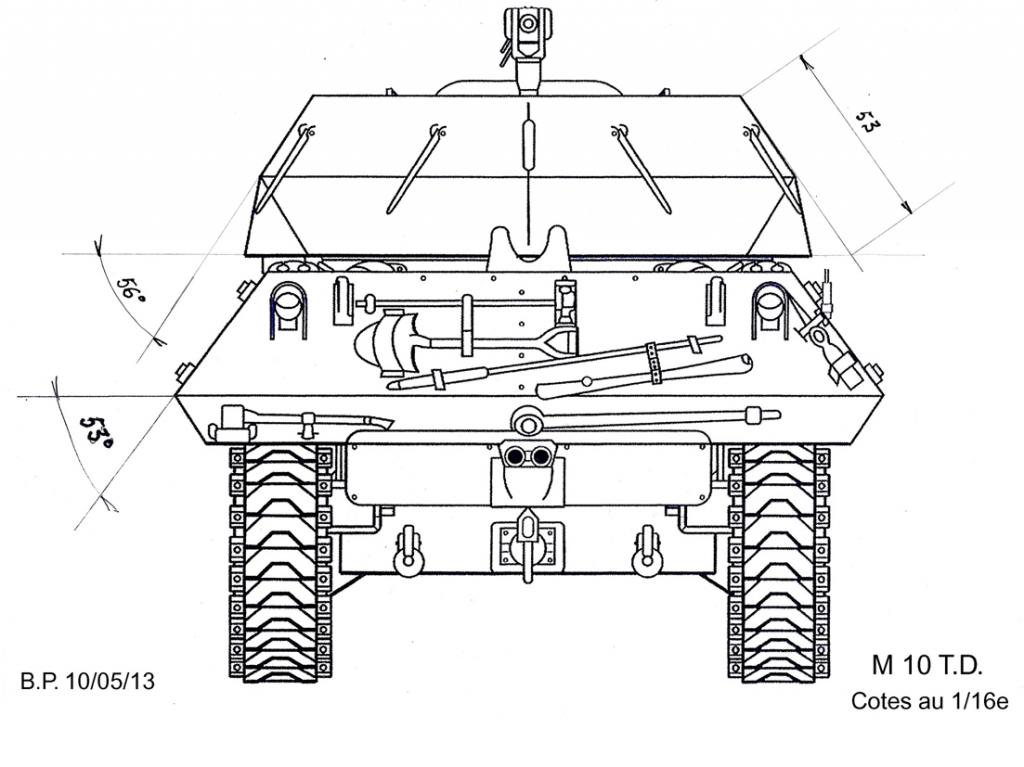

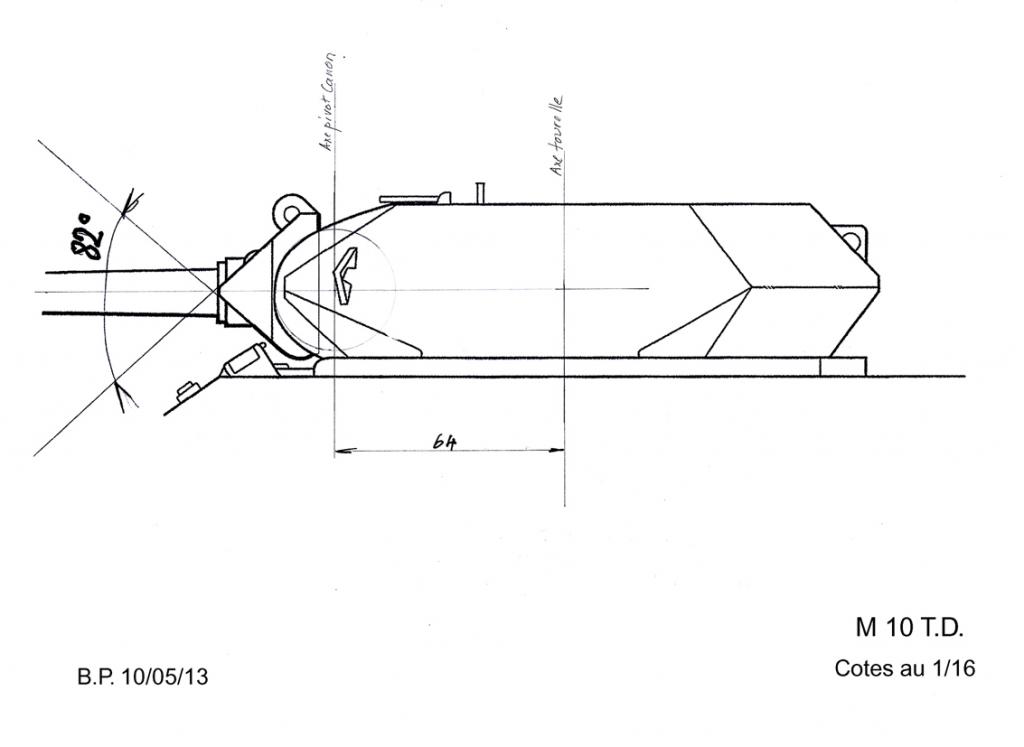

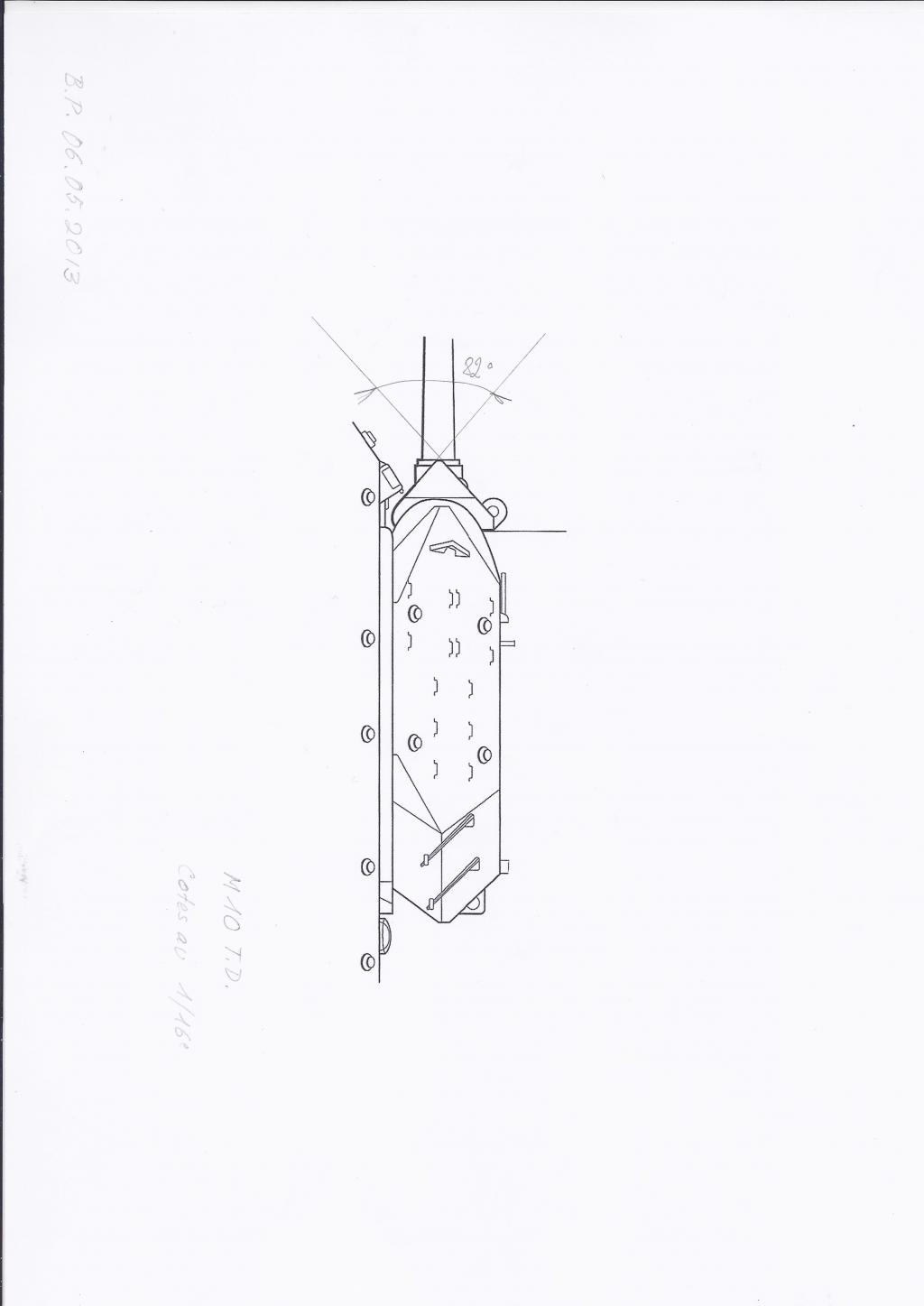

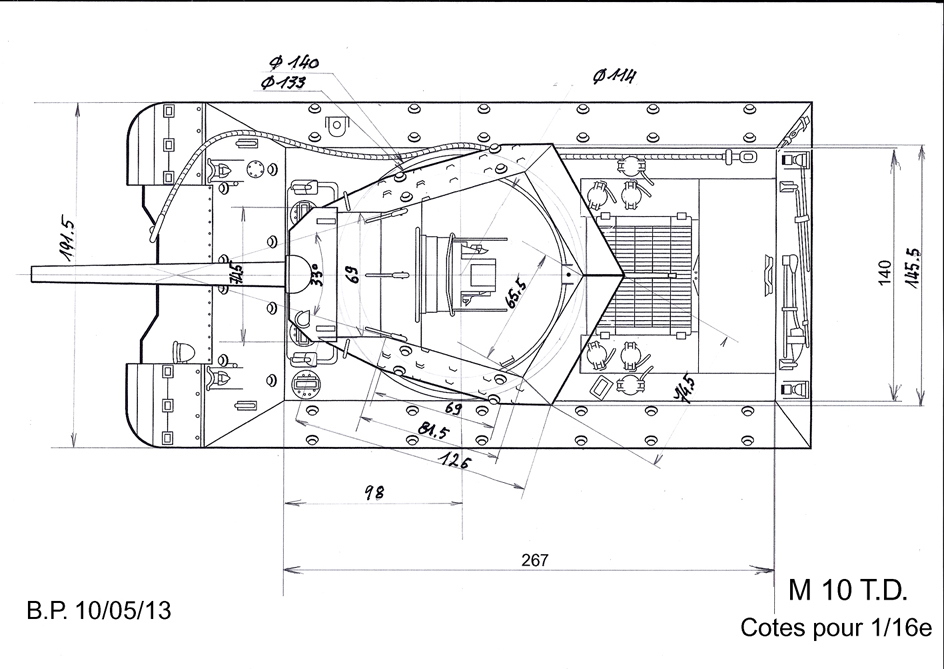

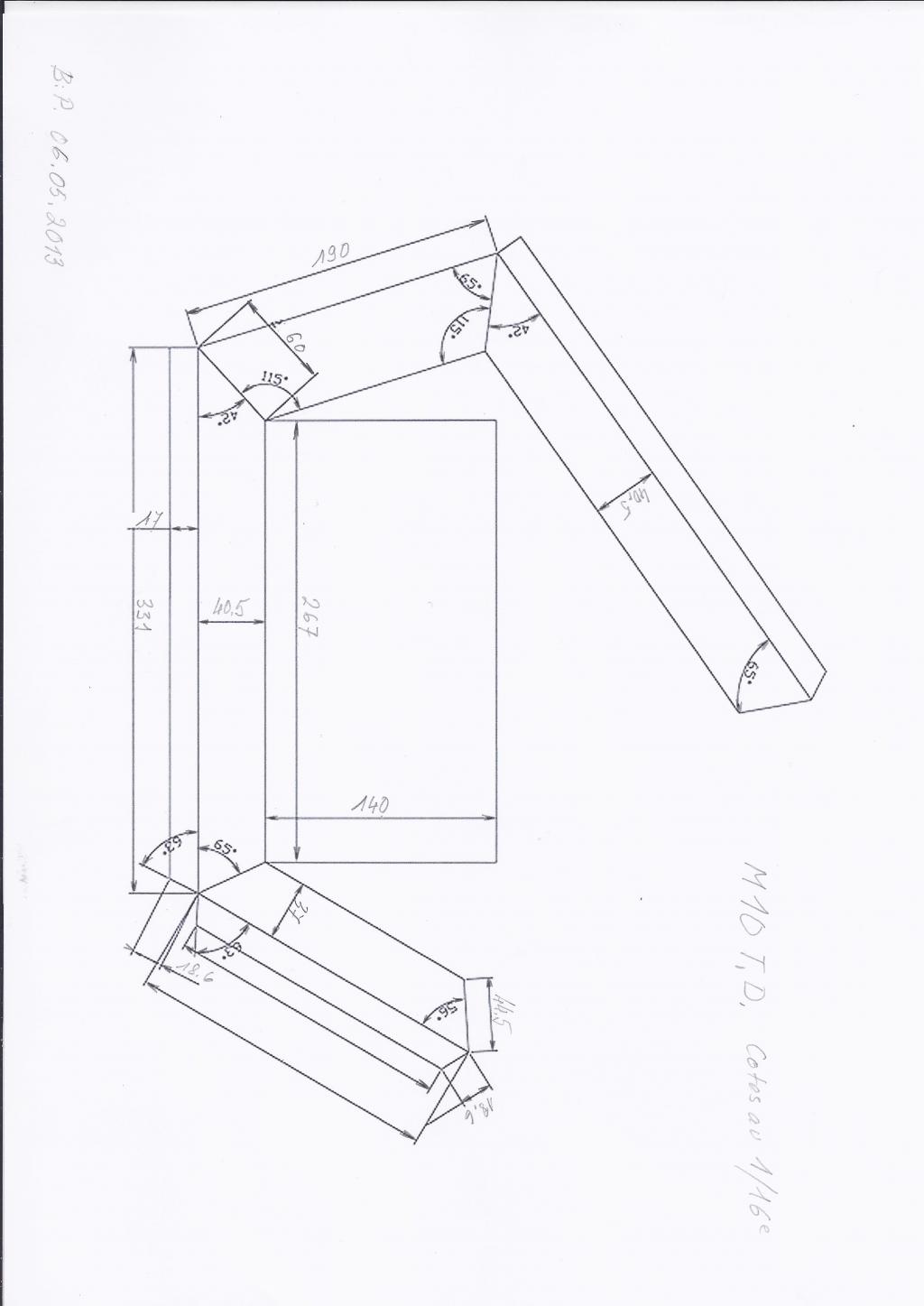

j'ai complété quelques cotes sur les dessins et rendu les cotes plus lisibles:









je pense en attaquer un ces prochains jours, dès que j'aurais reçu une partie supérieure de Sherman pour récupérer le glacis avant avec le boulonnage de la pointe avant et des cartes plastiques pour fabriquer la caisse supérieure et la tourelle.

Salutations?

Boris



Bonjour,

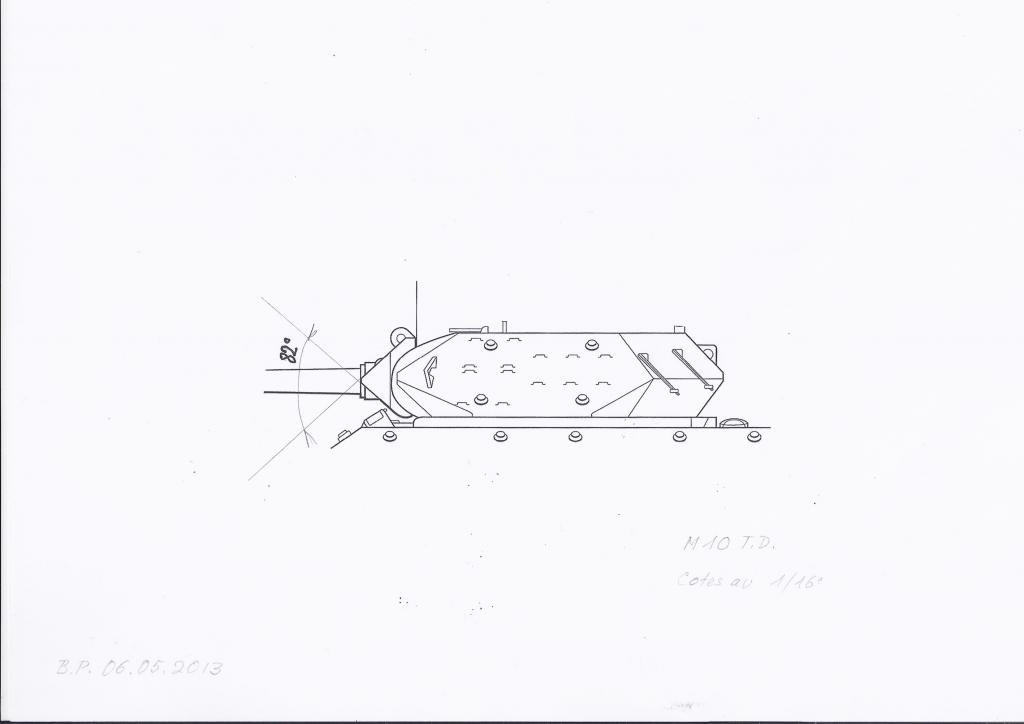

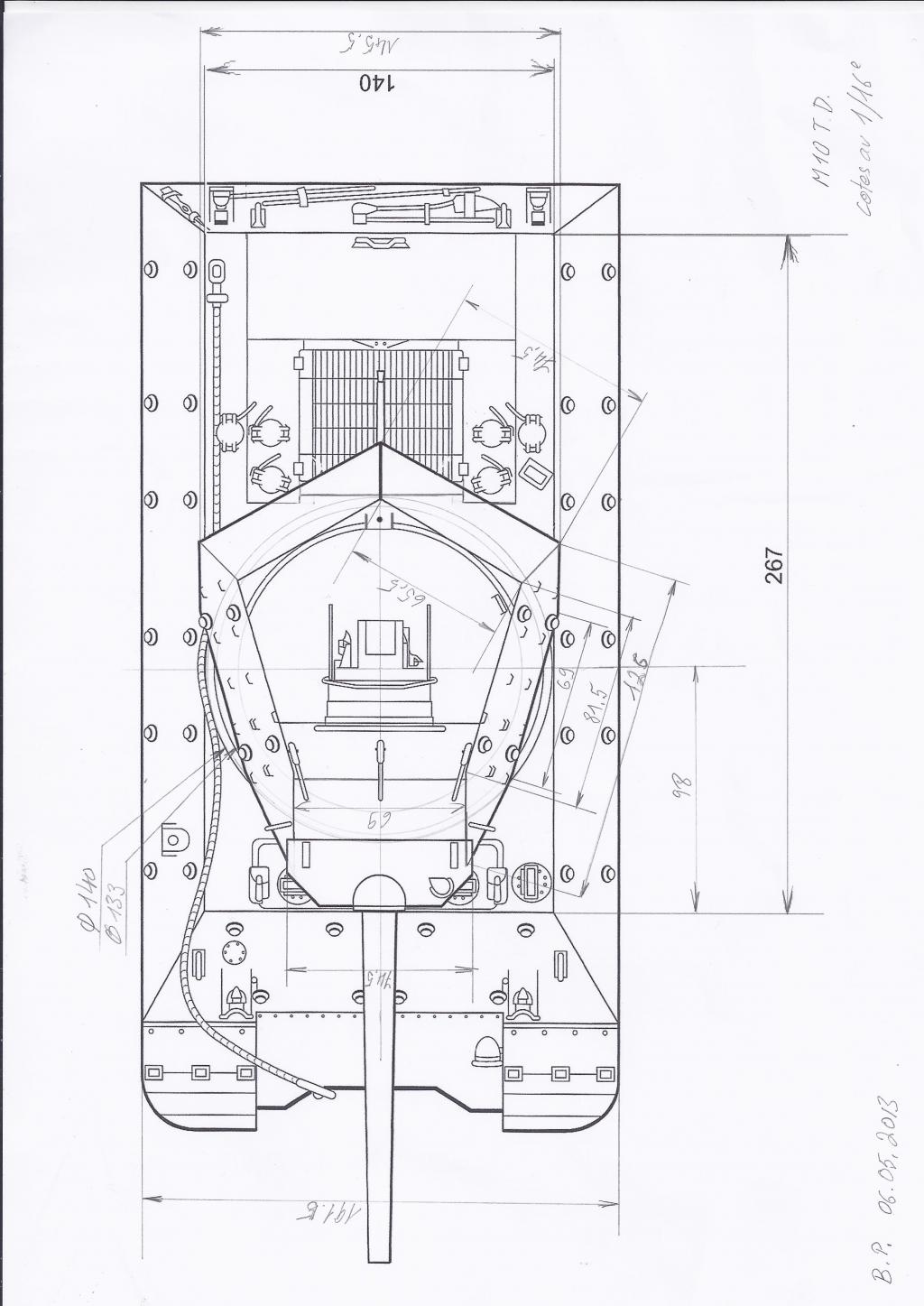

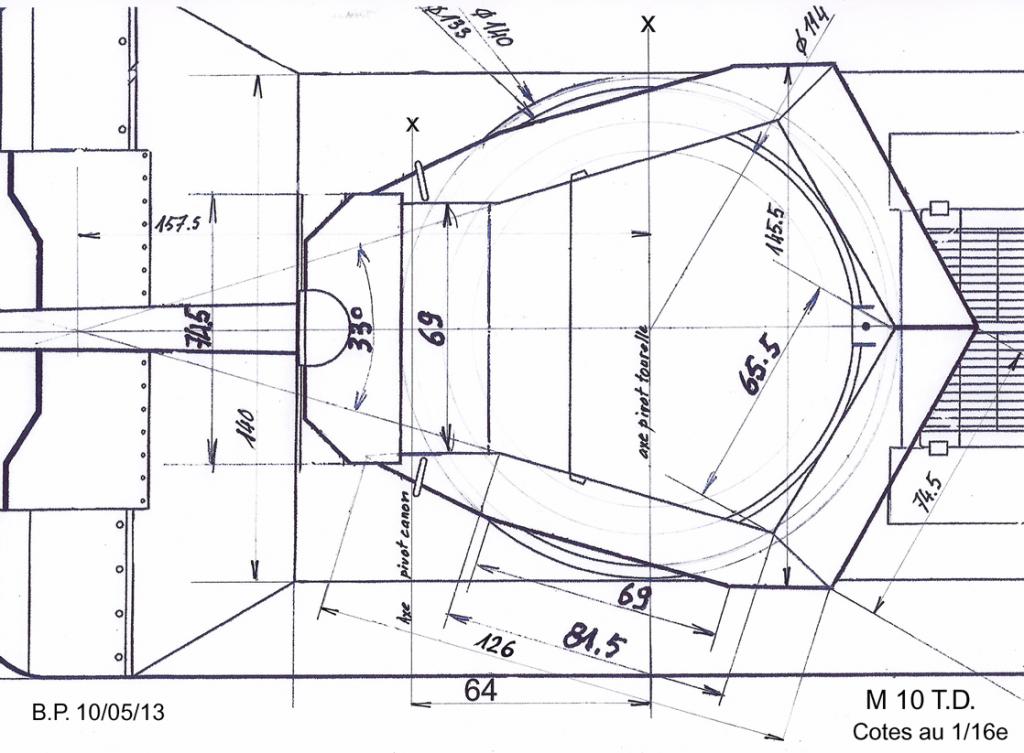

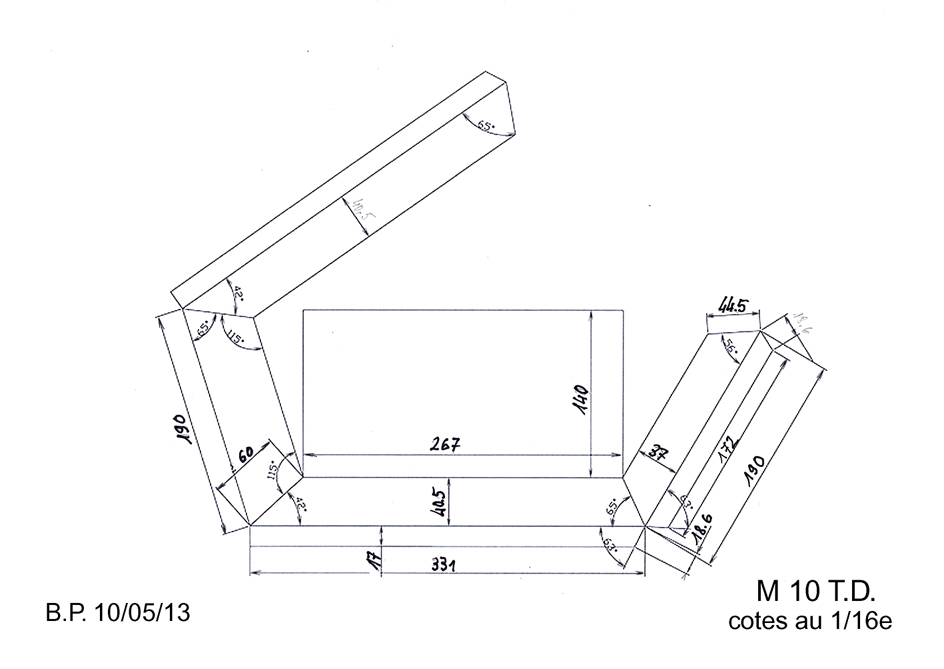

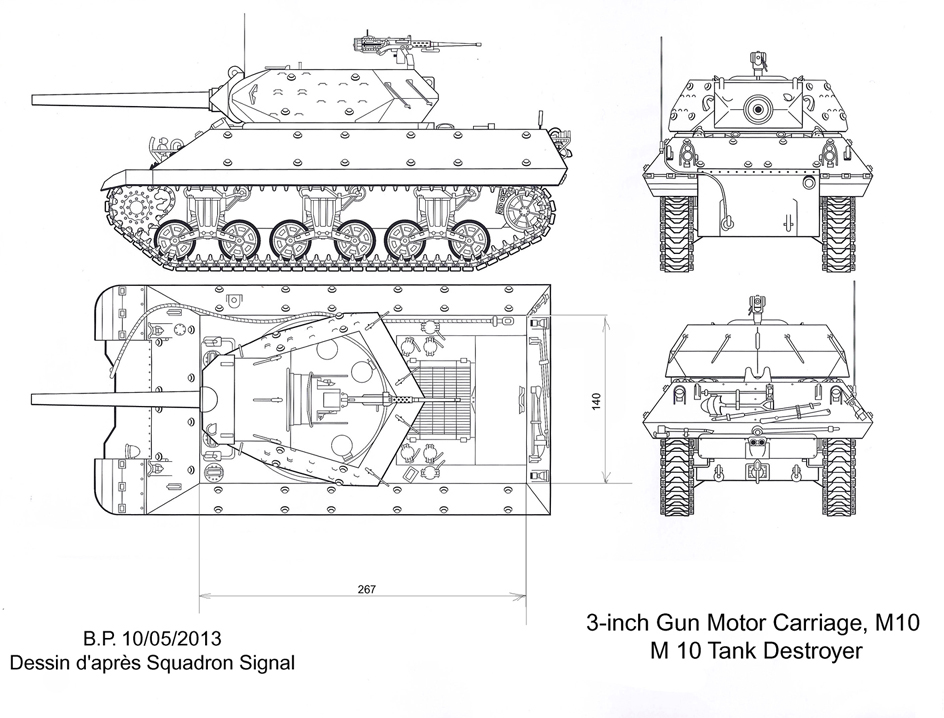

j'ai repris les dessins précédents en les complétant, ce qui permettra aux amateurs de s'attaquer plus facilement au 3-inch Gun Motor Carriage M10, Tank Destroyer.













Je pense qu'avec ces éléments il est possible de fabriquer la caisse et la tourelle du M 10;

Les dessins représentent la tourelle 1e version, celles en service en 44 /45 en France étaient équipées de contre poids situés à l'arrière de la tourelle et pour les fabriquer il faut se référer aux photos que l'on trouve sur le web. Aucun dessin sur le web ne les illustrent in situ sur la tourelle !

Au boulot !

Salutations.

Boris



Bonsoir,

j'ai attaqué le 3-inch Gun Motor Carriage M 10, Tank Destroyer Wolverine:



La suite d'ici quelques jours.

Salutations.

Boris



Bonsoir,

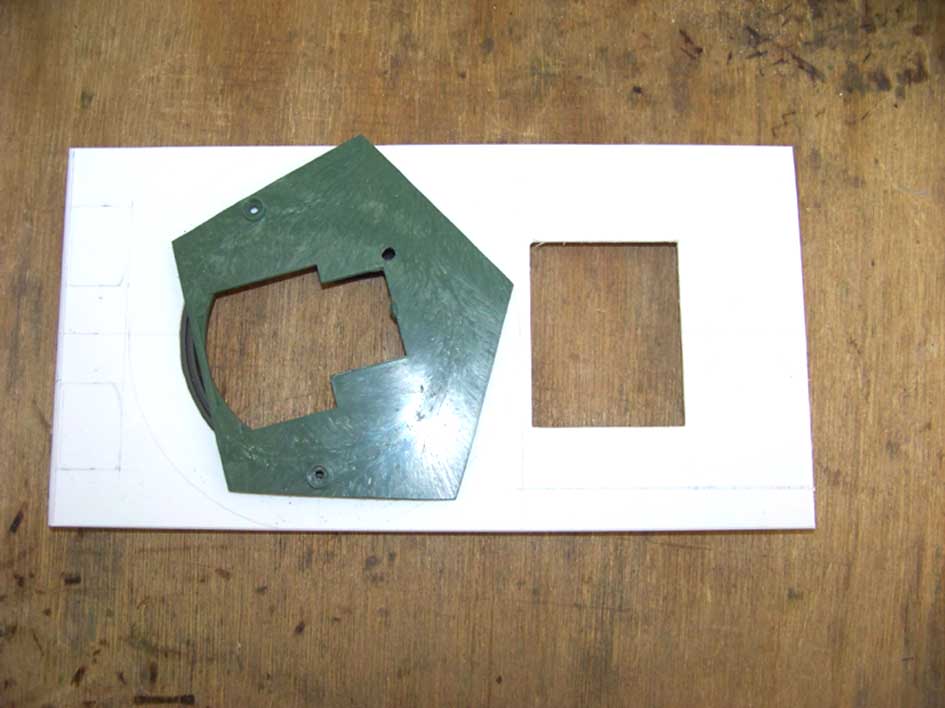

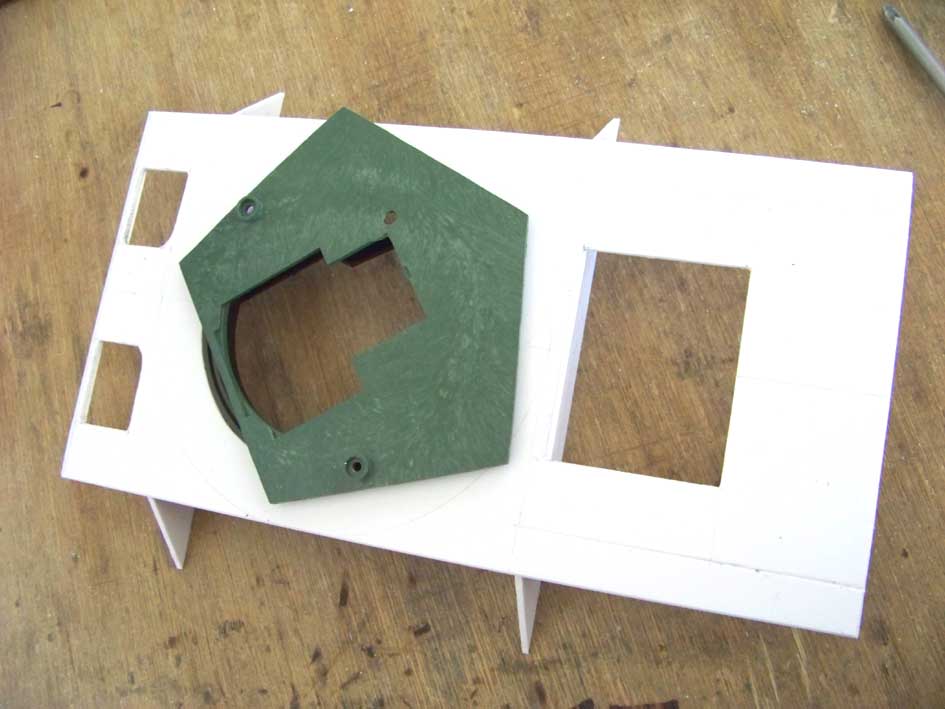

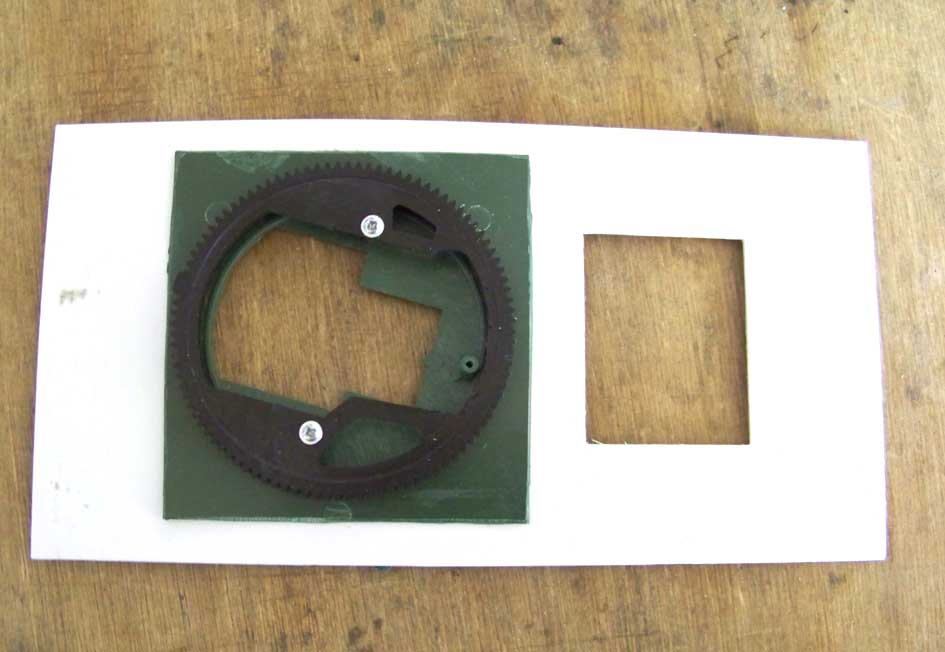

quelques images du début des travaux :













A suivre !

Salutations.

Boris

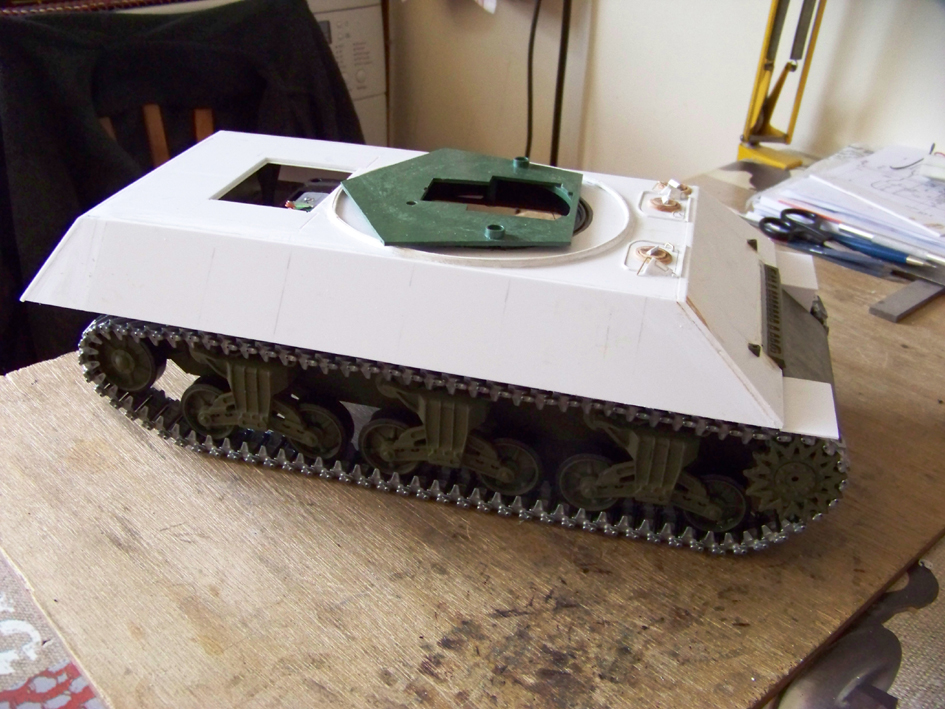

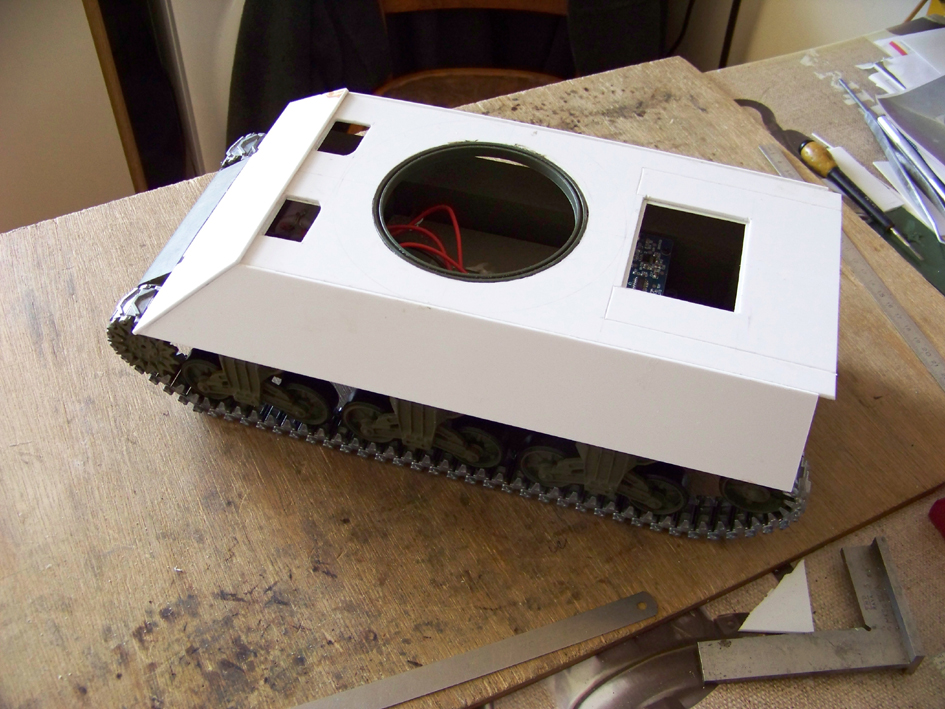

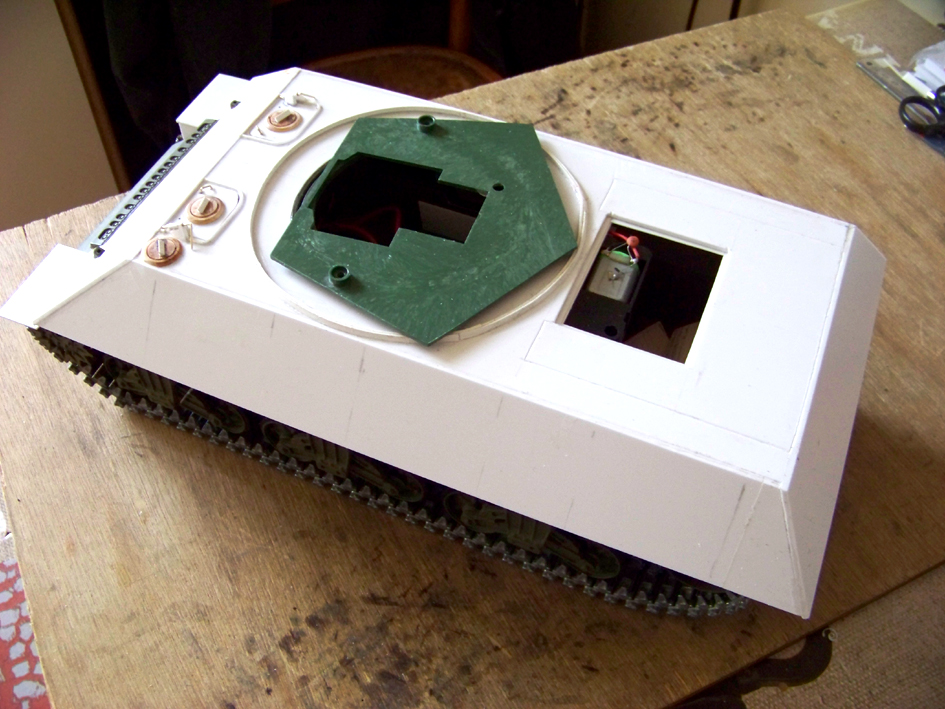

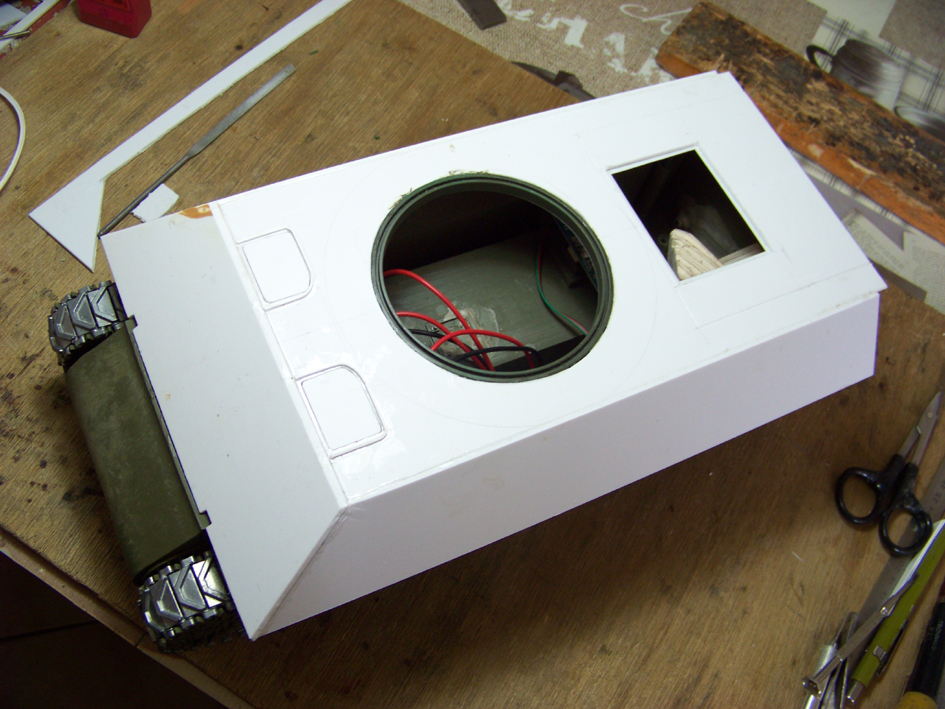

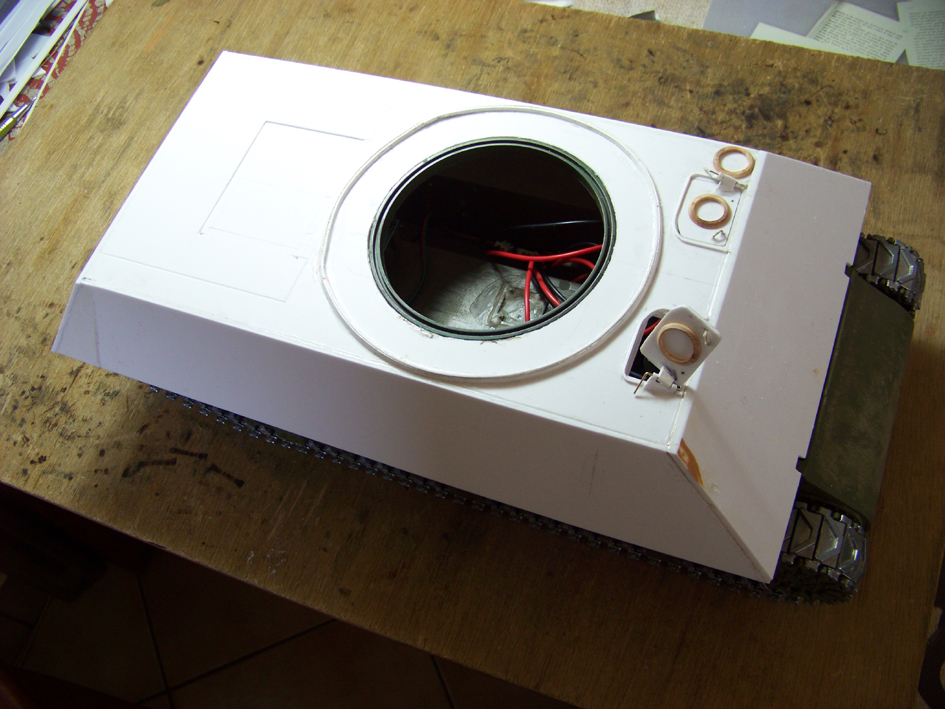

Bonsoir,

ça avance !

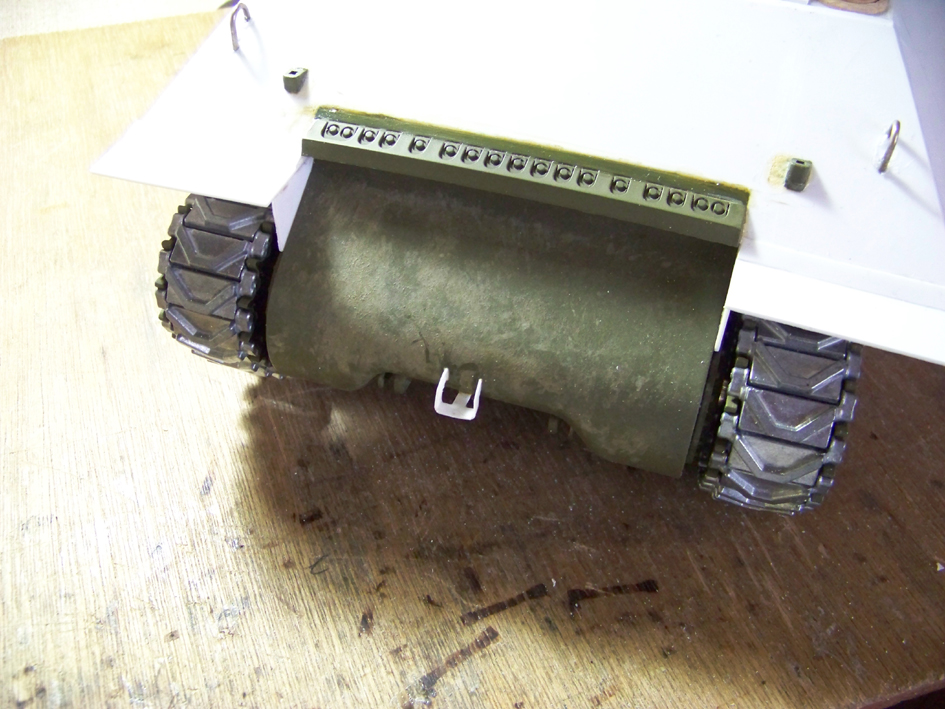

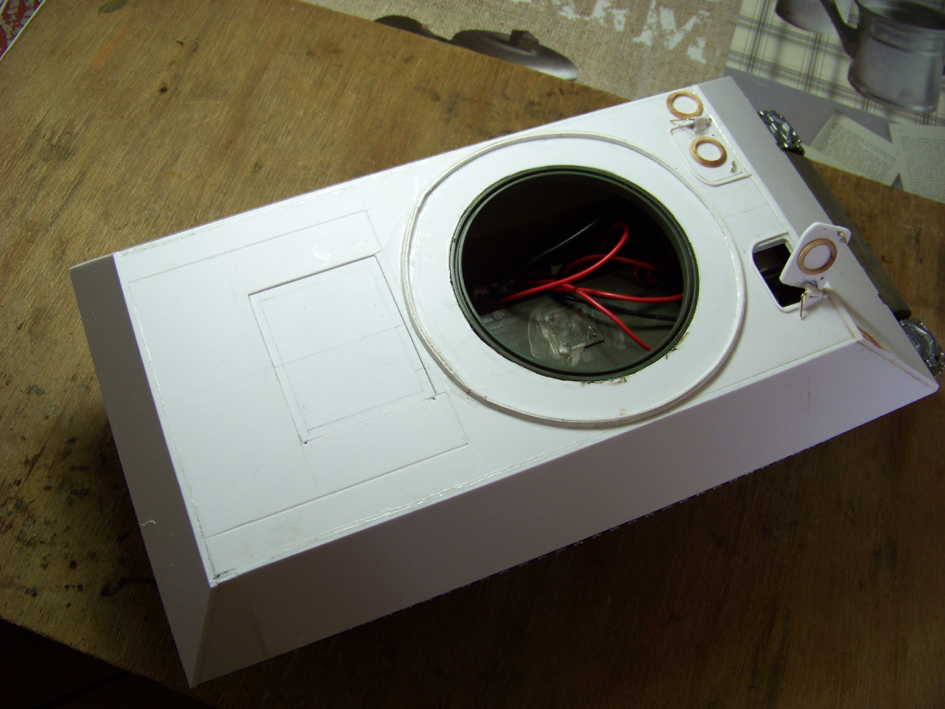

J'ai découpé et collé les flancs et le glacis avant, puis récupéré du Pantatigre et collé en place les fûts de fixation de la partie supérieure
de la caisse sur le châssis :



Fait la découpe des écoutilles pilote et copilote et fait les panneaux , mais encore sans les épiscopes.

Arasé les plaques latérales et le glacis avant au niveau des soudures.

Reste pour la partie caisse de finir les flancs et le panneau arrière et monter les "gardes boue latéraux et arrière ", le reste est de la finition
générale.







Après, c'est un autre paire de manches ! La tourelle, si les flancs et l'arrière de celle ci ne sont pas très compliqués à faire, il n'en est pas de même du masque du canon et de son montage mobile dans la tourelle.

Salutations.

Boris

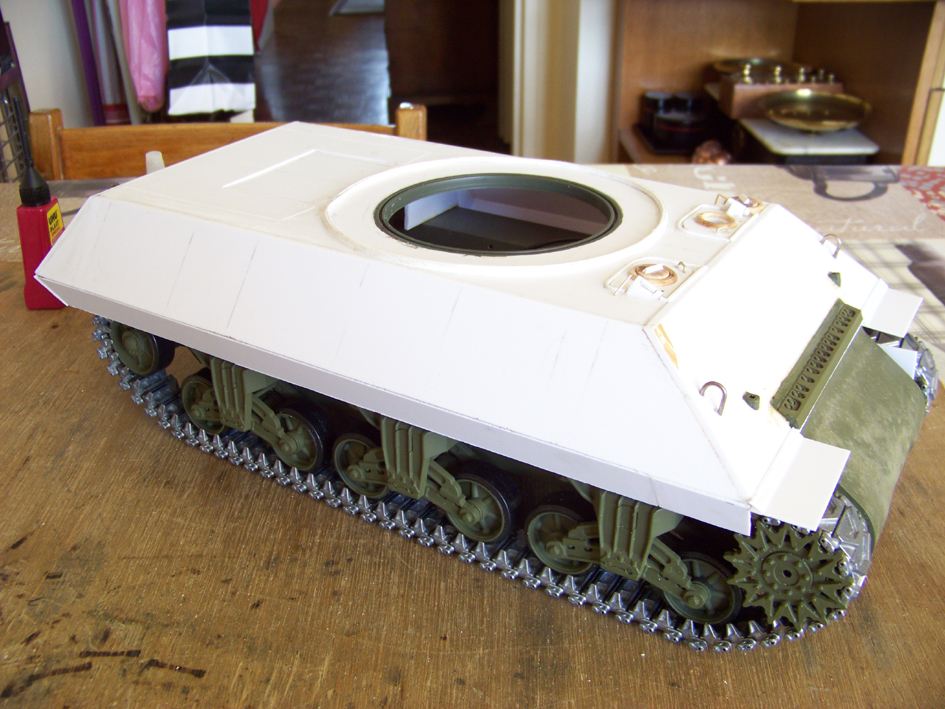

Bonsoir,

ça avance : :









Mais il reste encore beaucoup à faire, ne serait-ce que pour la carcasse, les gardes boue bas de caisse, les grilles de la plage arrière, les bouchons
de réservoirs et radiateurs, les plots de fixation des sur-blindages, finir les épiscopes, etc...

Sans parler de la tourelle !

Salutations.

Boris

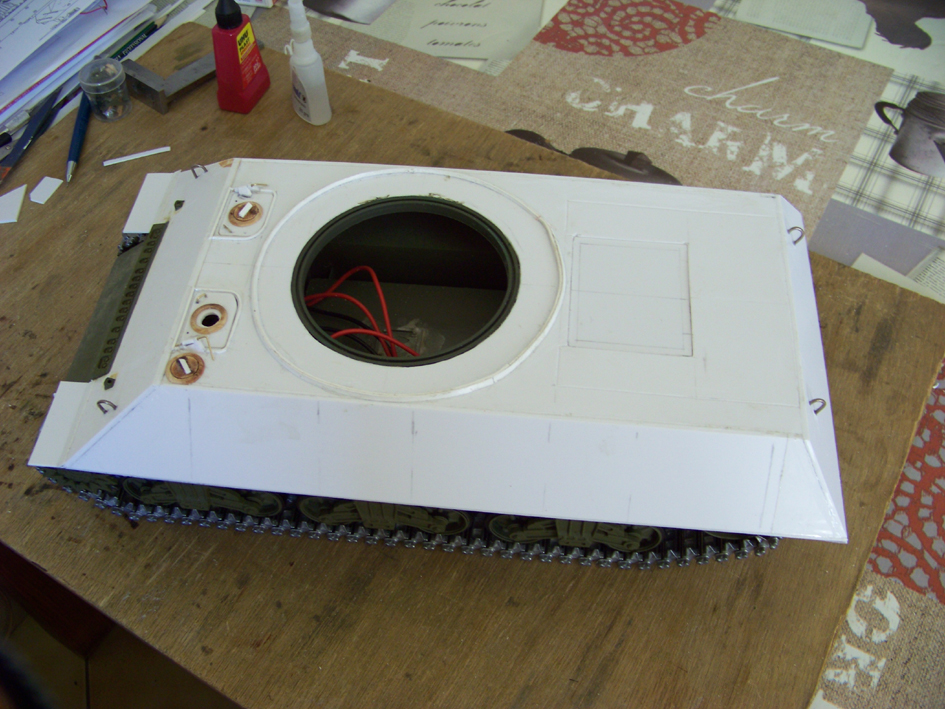

Bonsoir,

ça pousse !



Montage du moteur de rotation de tourelle.

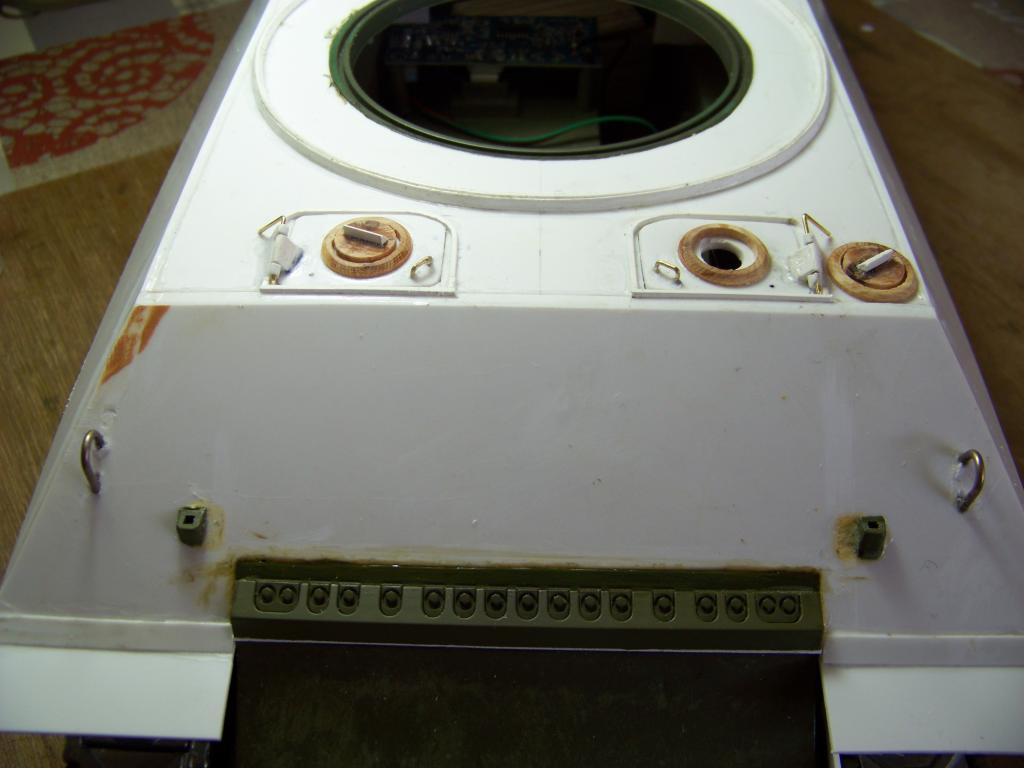

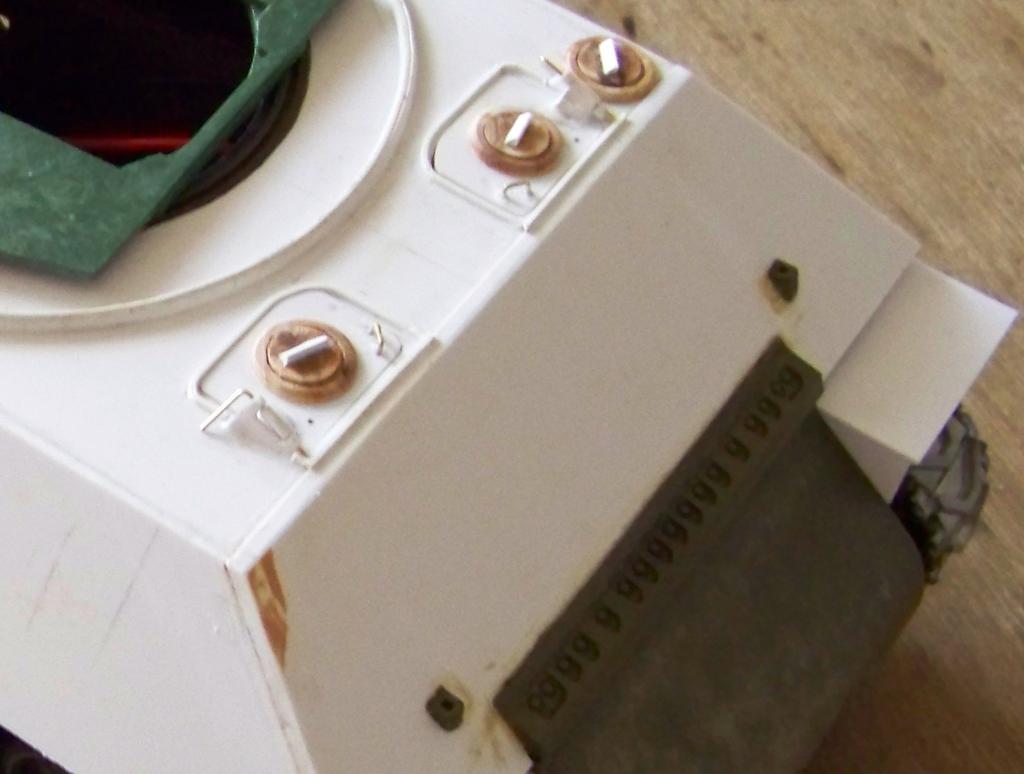

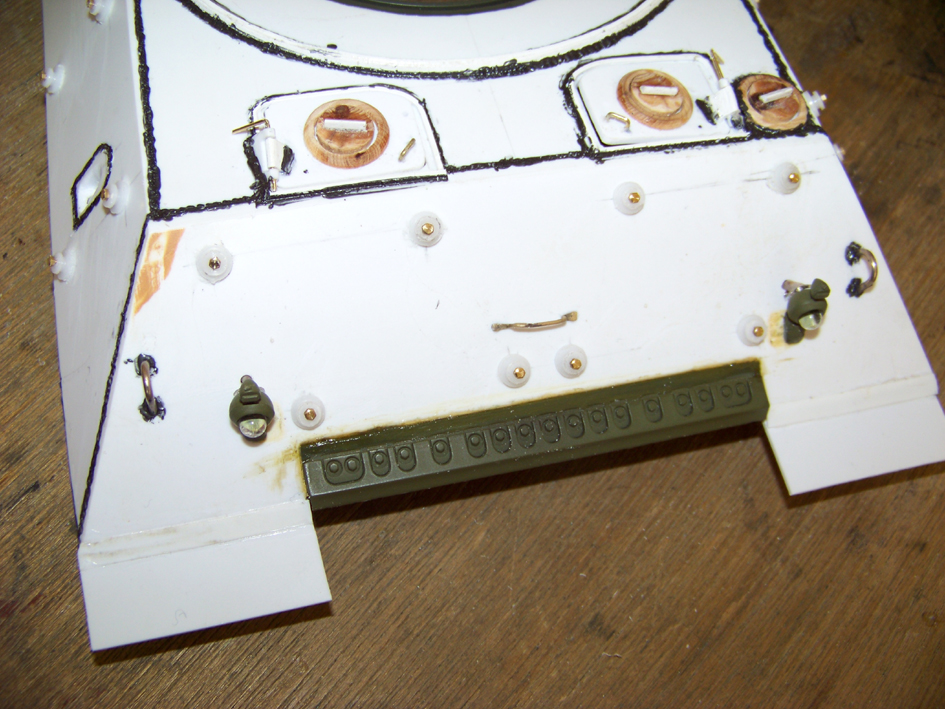

Montage du boulonnage avant de la caisse, montage des épiscopes, montage des supports de phares avant.

La suite pour plus tard !

Salutations.

Boris



Bonsoir,

aujourd'hui, j'ai travaillé sur le Richelieu et donc pas fait grand choses sur le Tank Destroyer !

[/url

[url:3caed6bc3f=http://rc-panzer.xooit.com/image/95/1/0/d/38-3e33d72.jpg.htm]





[/url:3caed6bc3f]

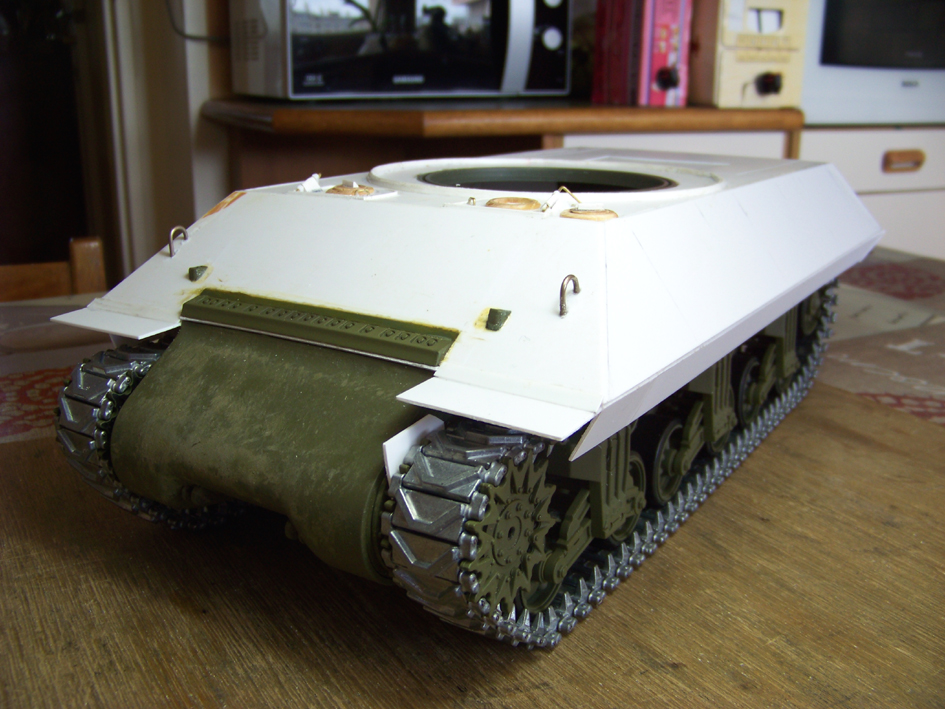

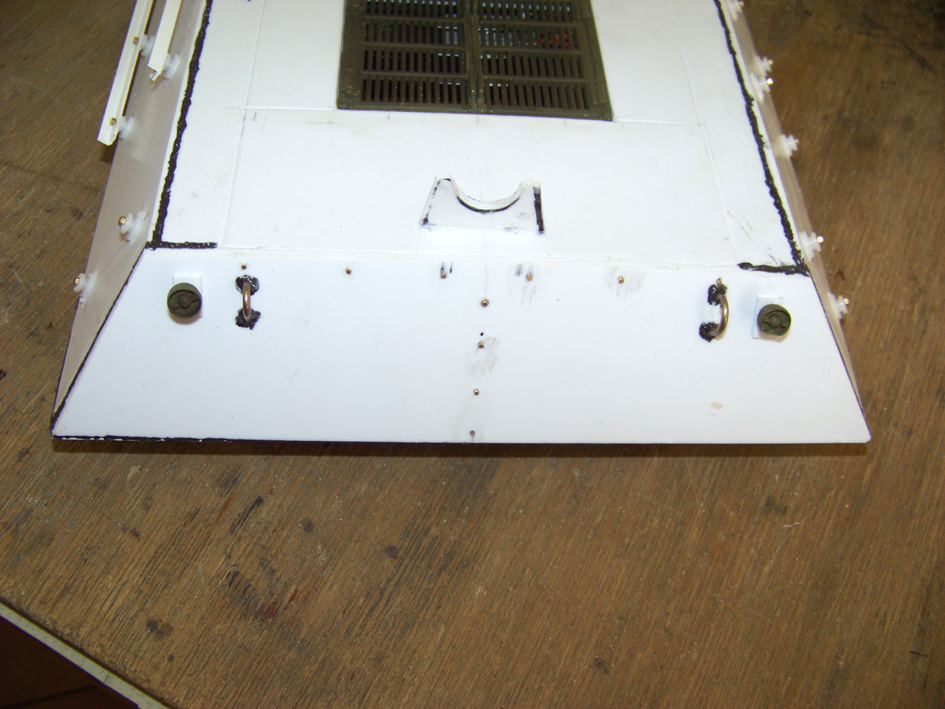

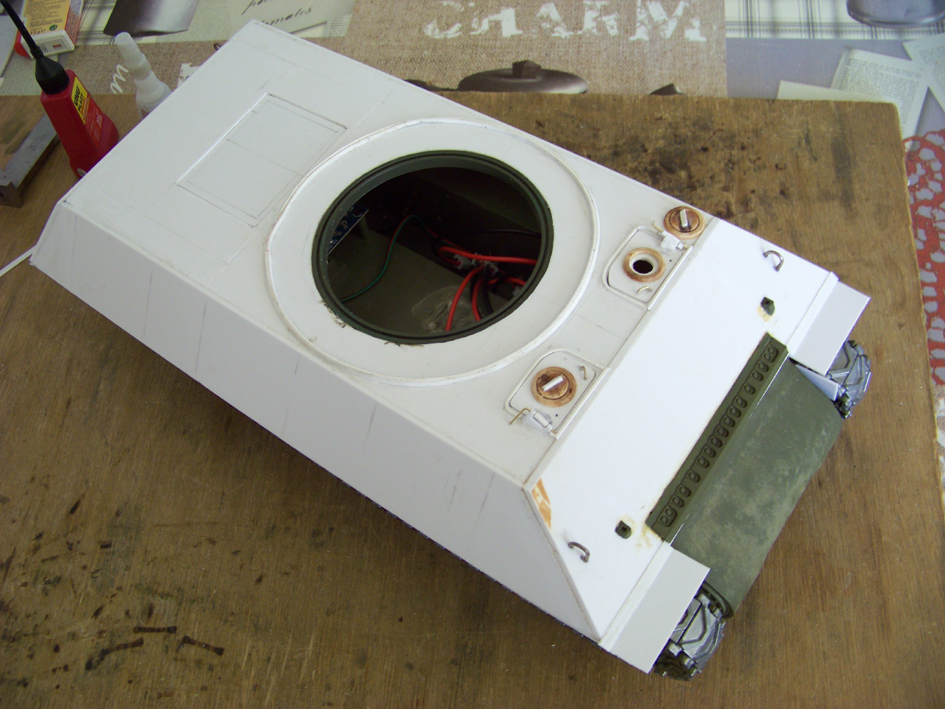

Les jupes gardes boue sont en place, les annaux de levage sont en place, j'ai aussi commencé les tavaux sur la tourelle mais ne sont pas
encore montrables !

Salutations.

Boris



Bonsoir,

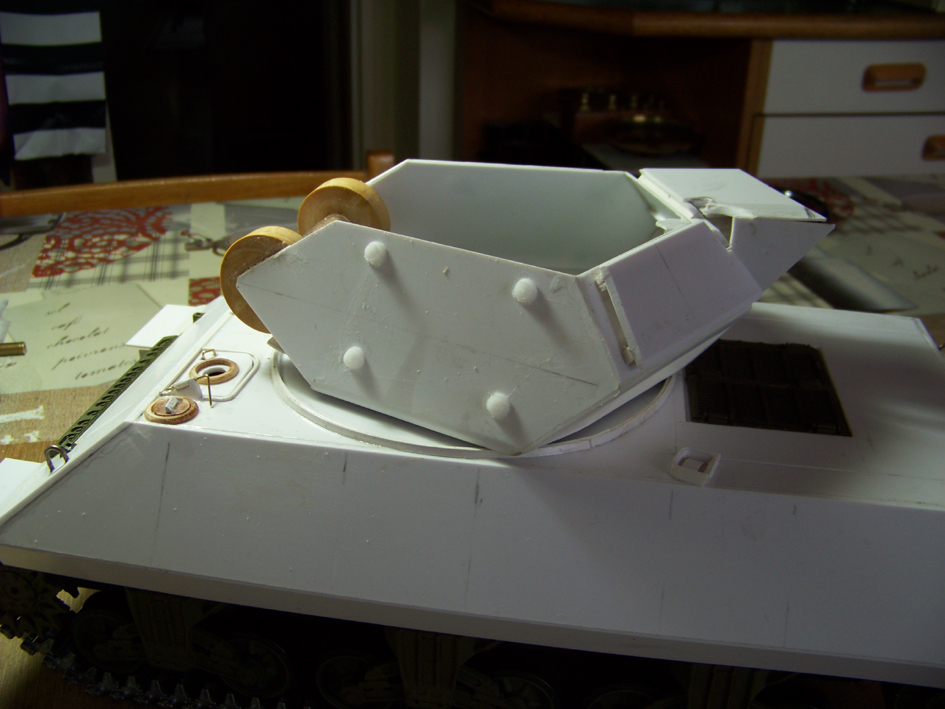

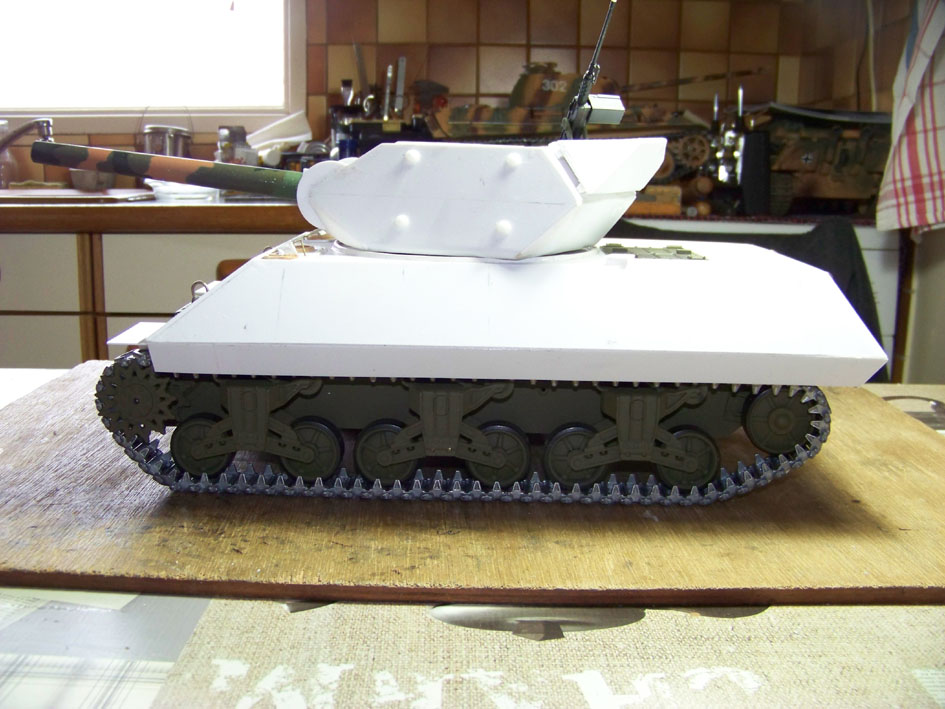

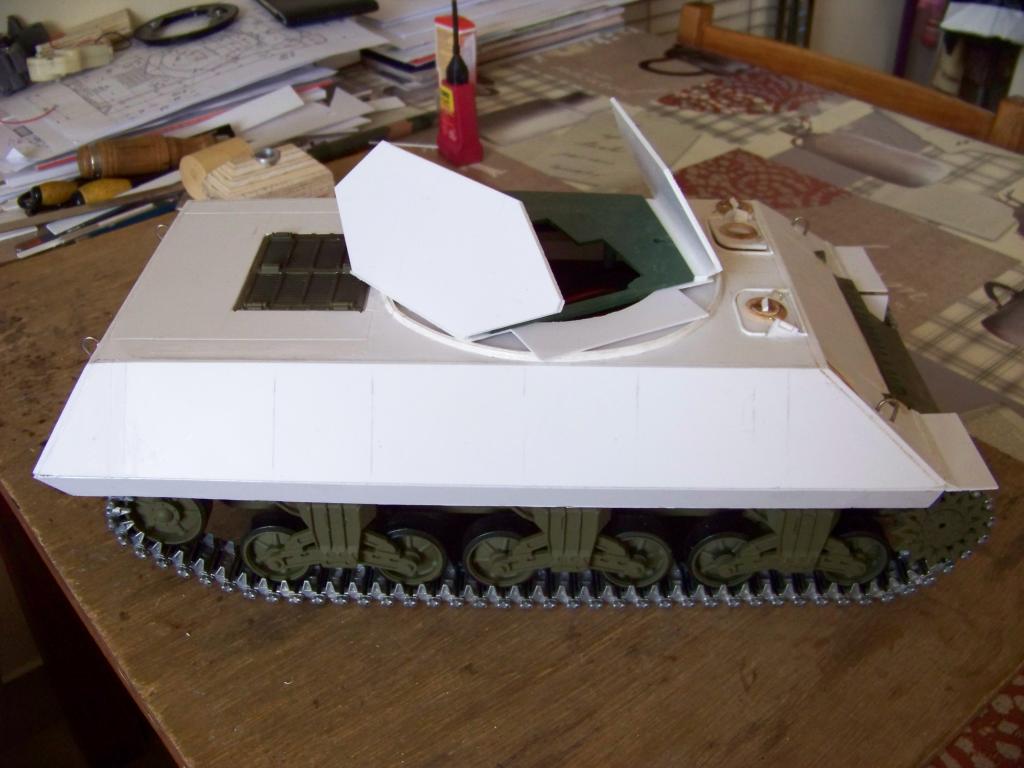

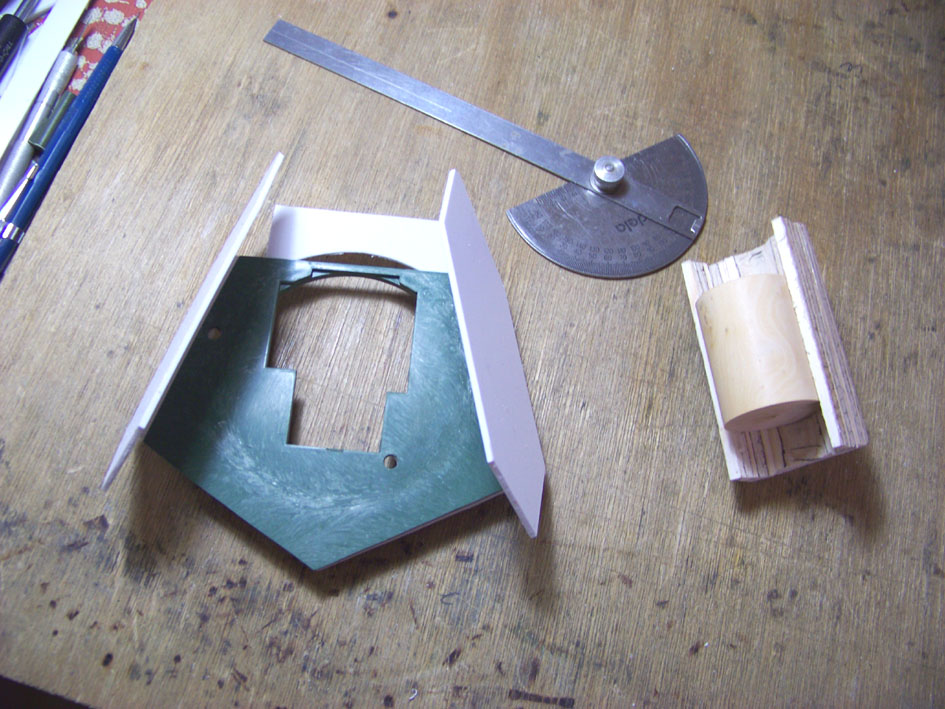

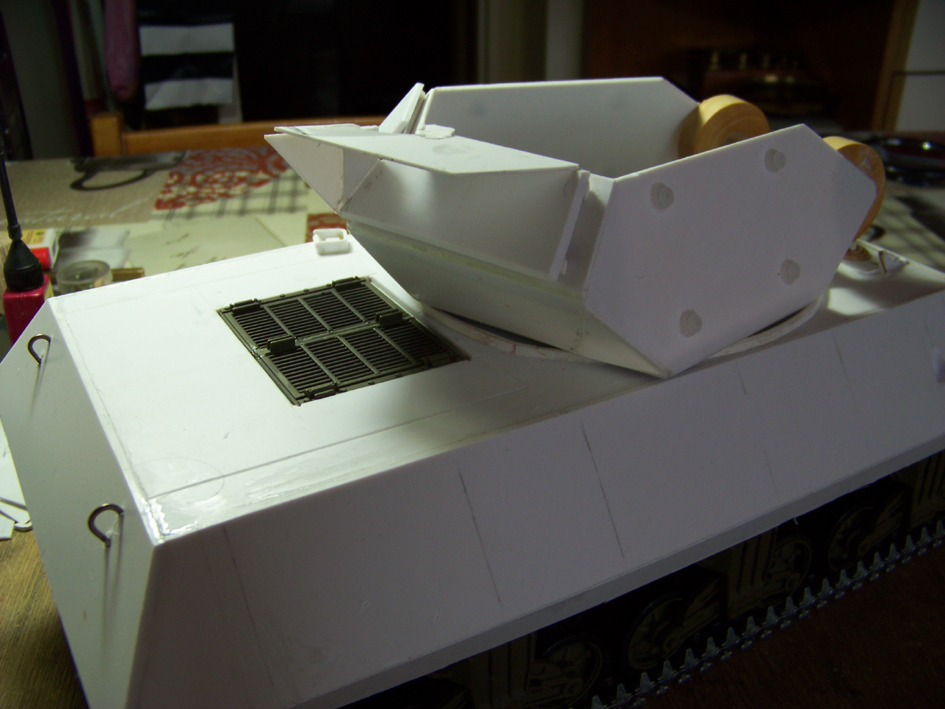

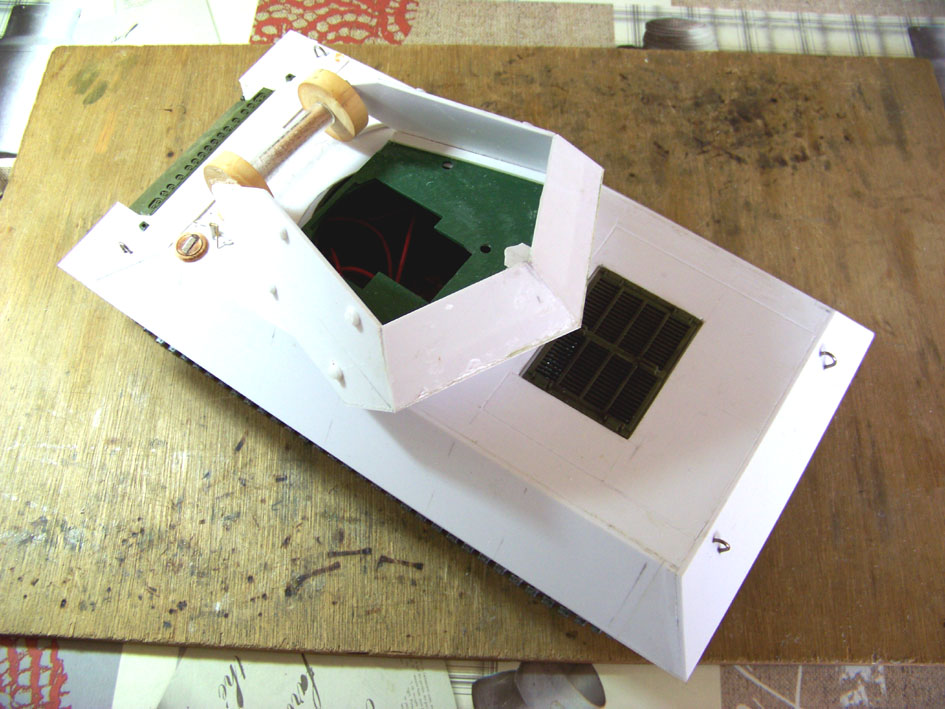

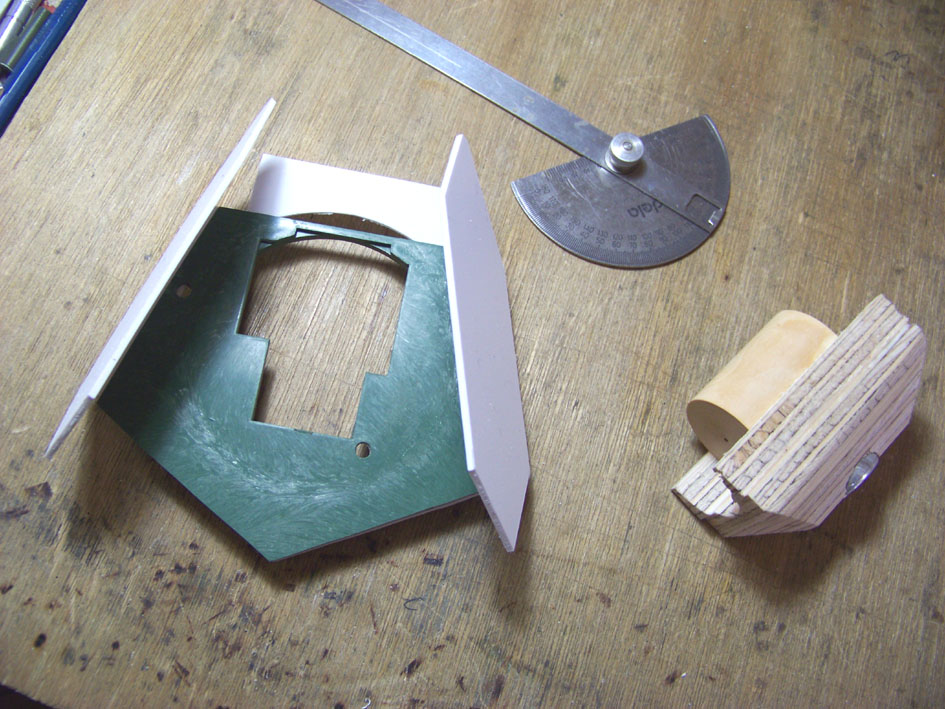

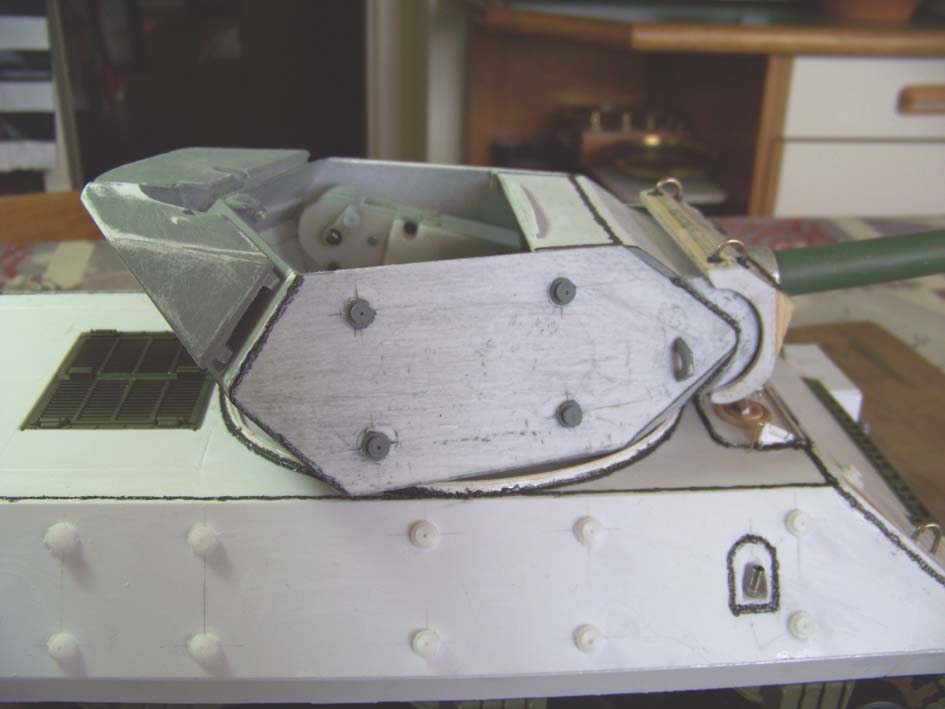

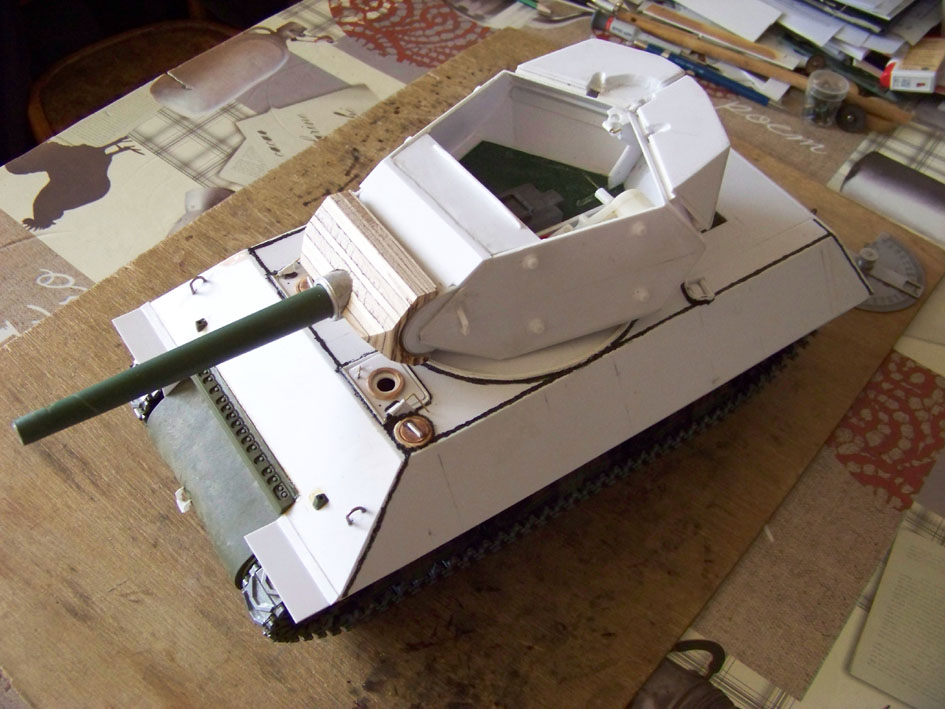

quelques avancées sur la tourelle :

[url=http://rc-panzer.xooit.com/image/97/2/8/4/46-3e394a7.jpg.htm]

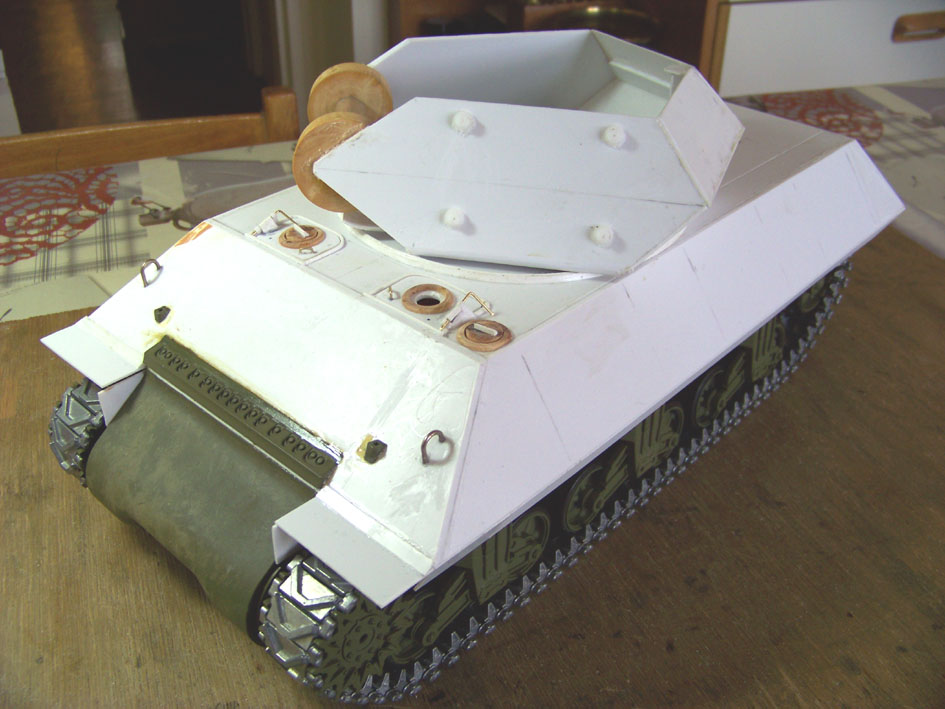

Les flancs principaux ont été posés, début de fabrication du masque, encore brut de fonderie ( ! ) pivotant sur le tambour qui sera débité
en 2 rondelles positionnées contre les flancs de tourelle.

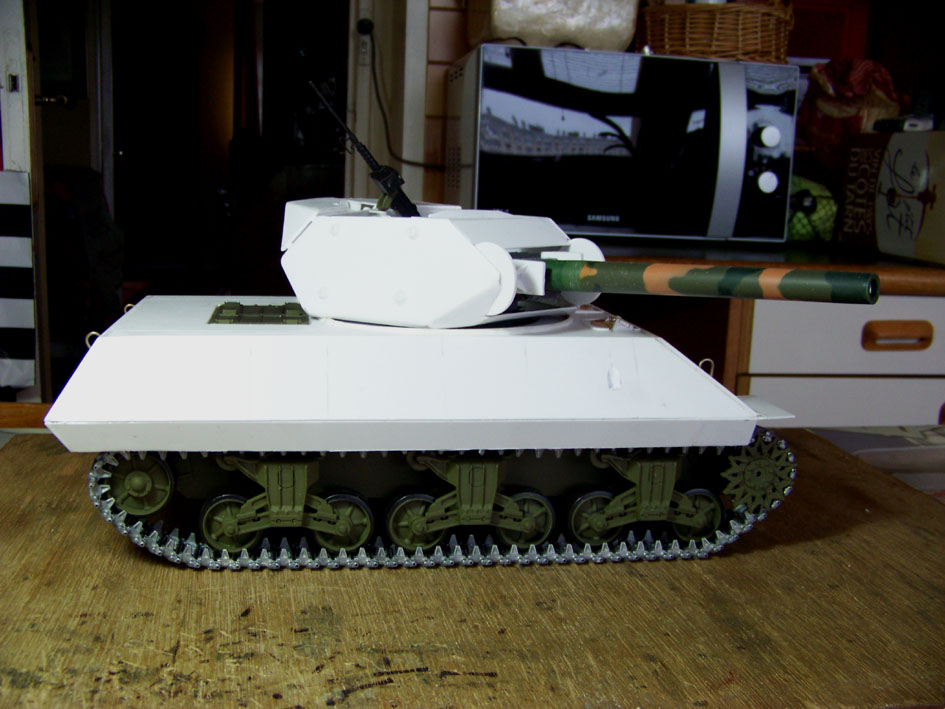

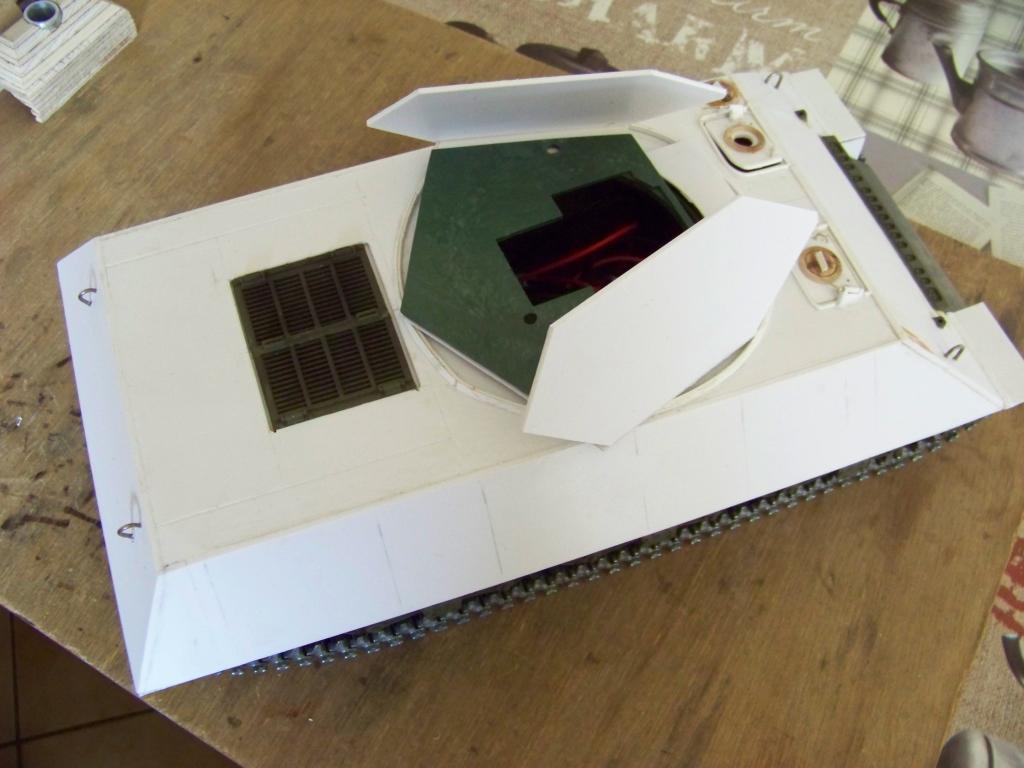

Aperçu de la tourelle en place et grilles d'accès au moteur en place, prélevées et modifiées sur un dessus de Sherman.

Suite demain.

Salutations.

Boris

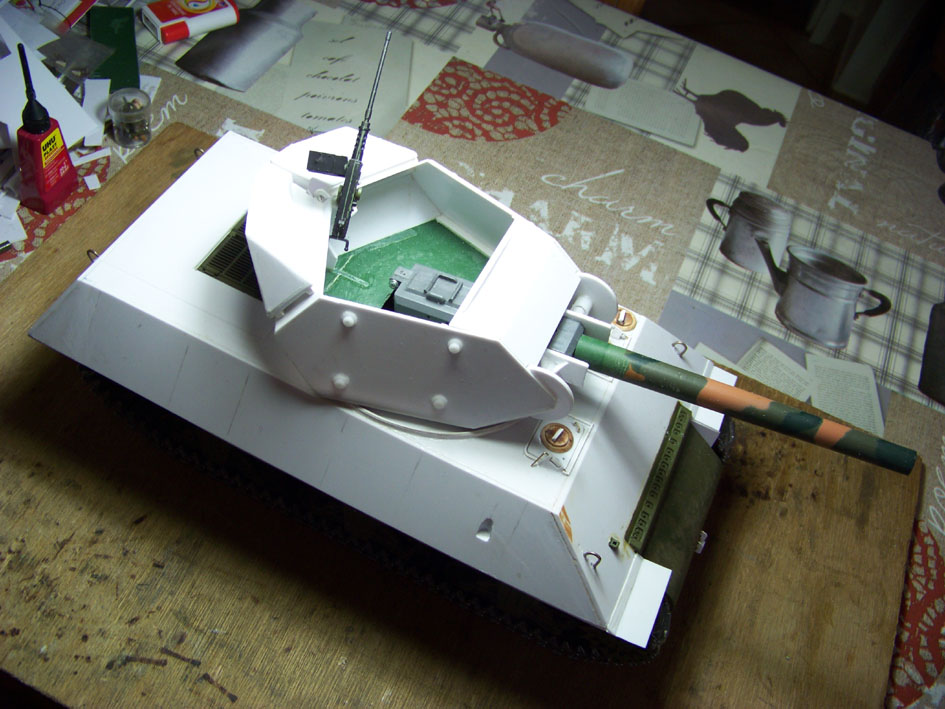

Bonsoir,

la tourelle avance, mais c'est plus compliqué que prévu, les panneaux arrières ne sont pas évidents à découper, il aurait fallu que je fasse
un dessin complet à l'échelle 1 de la construction au 1/16e en faisant tous les rabattements pour dessiner les panneaux.

J'ai donc fait approximativement les découpes plus grandes et ensuite éliminé les excédents après collage.







Reste la partie canon, pas évident, car il faut prévoir le montage et démontage du canon, la partie avant de la tourelle est couverte et il faut la
réaliser démontable pour pouvoir accéder au pivot du canon et au système de chargement et un réservoir à billes.

Suite plus tard.

Salutations.

Boris



Bonsoir,

début de fabrication des contrepoids et réalisation du boitier des manettes d'extincteurs :










Détail sur le marche pied :



Suite plus tard.

Salutations.

Boris

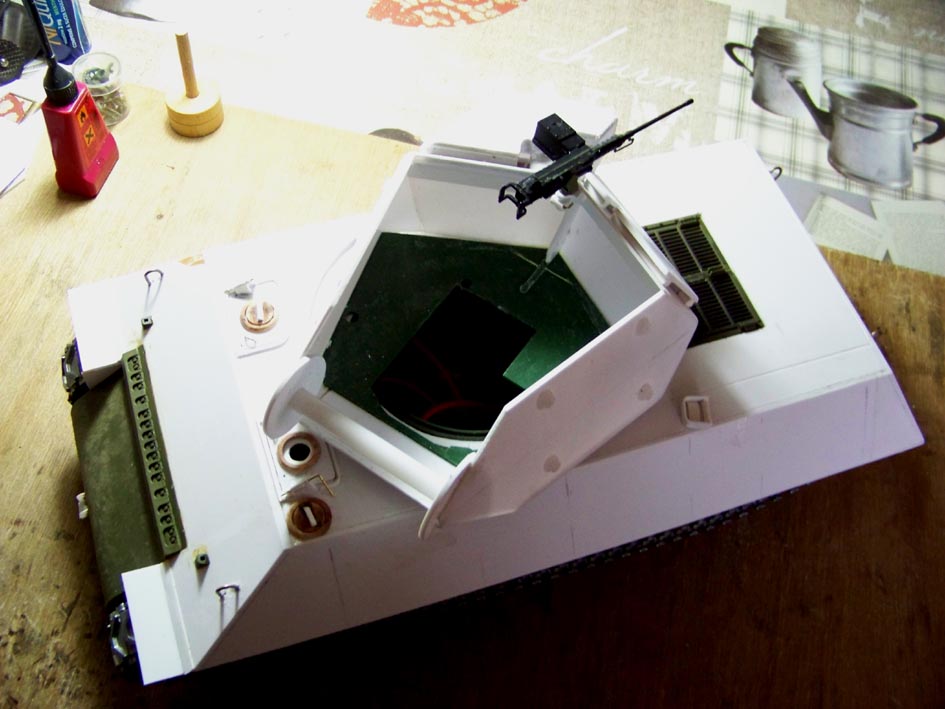

Bonsoir,

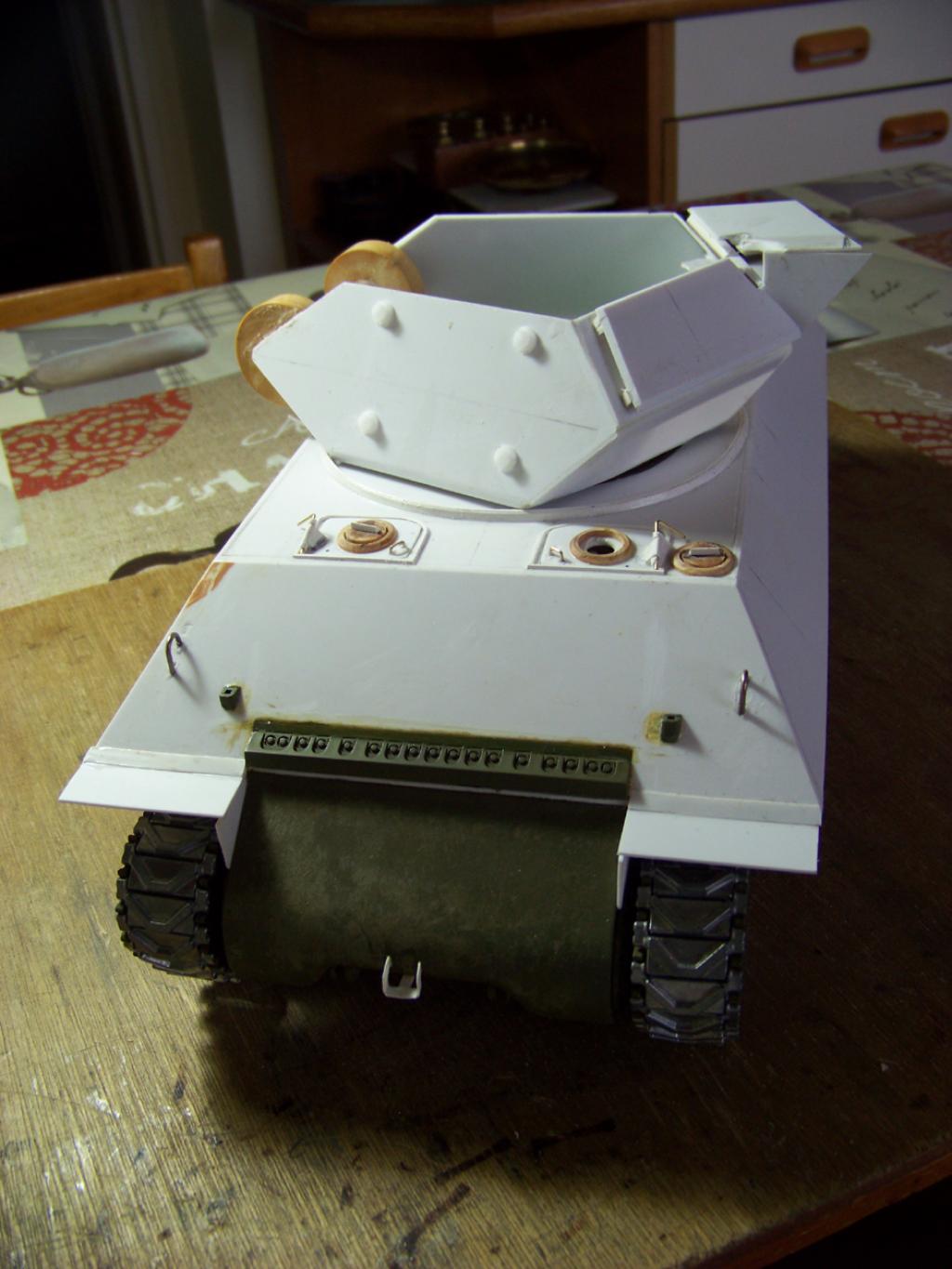

ça avance, mais pas aussi vite que je pensais, les contrepoids sont compliqués à faire et je n'ai eu le que le temps d'en faire un,
certes, c'est le plus compliqué à cause du creux destiné à permettre les grosses boites chargeurs de pouvoir pivoter lorsque
la 12,7 est à l'horizontale :

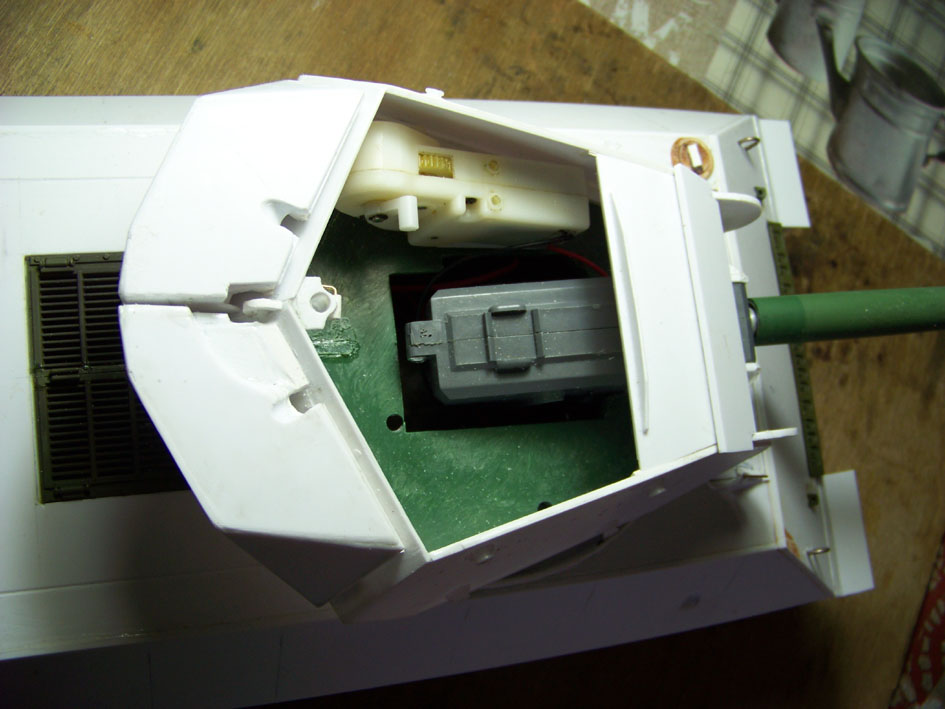

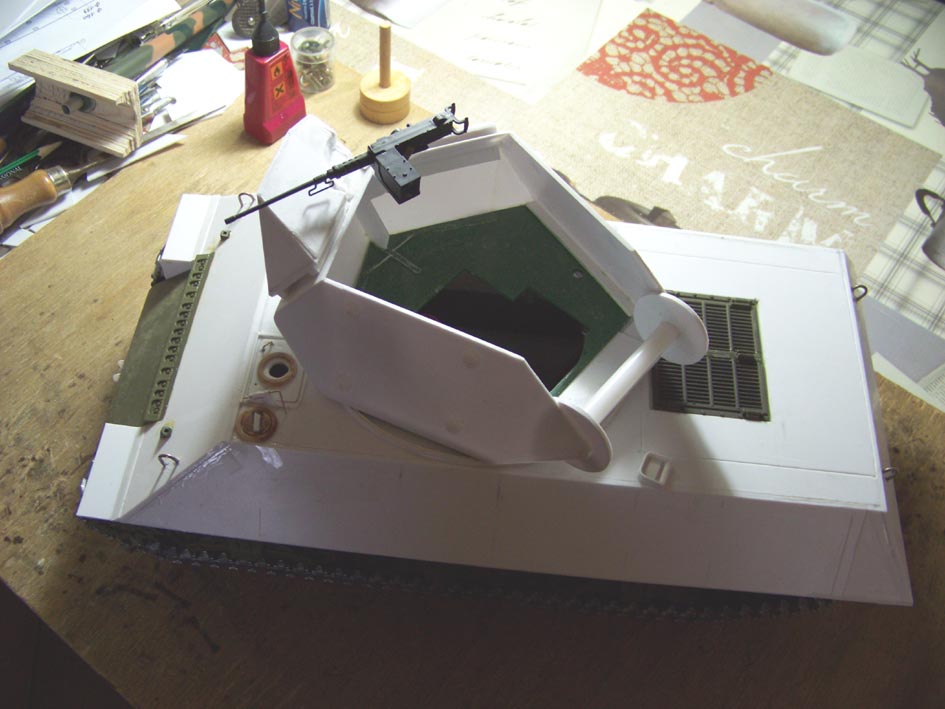

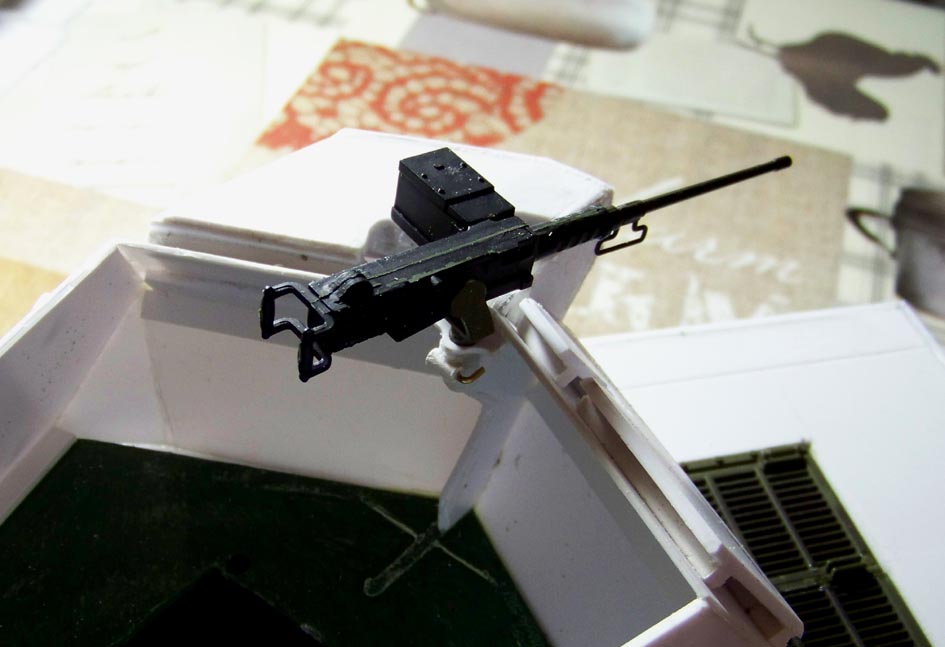

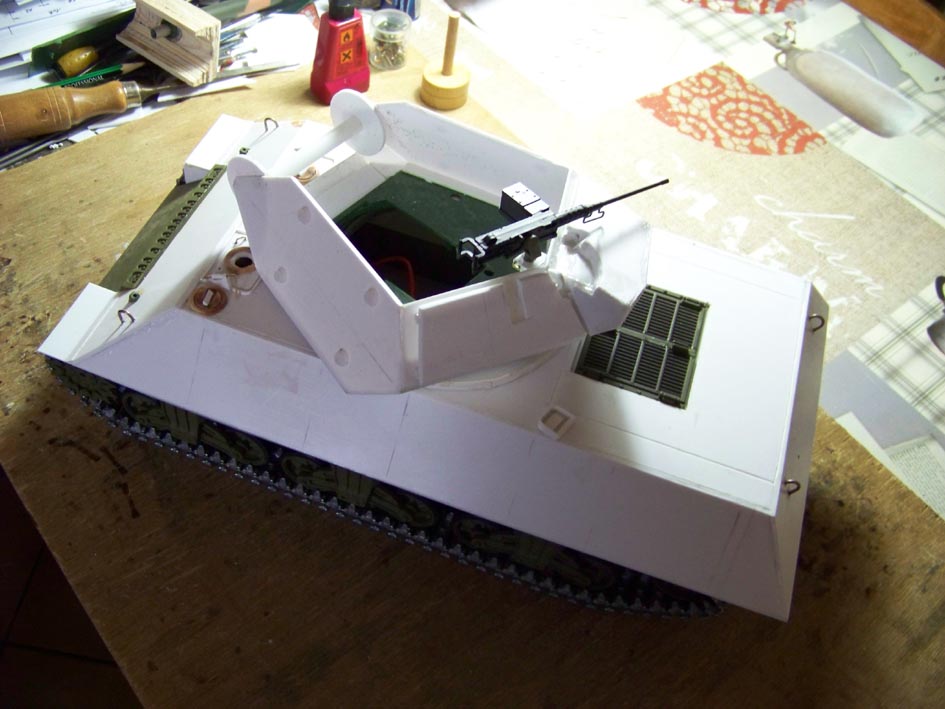

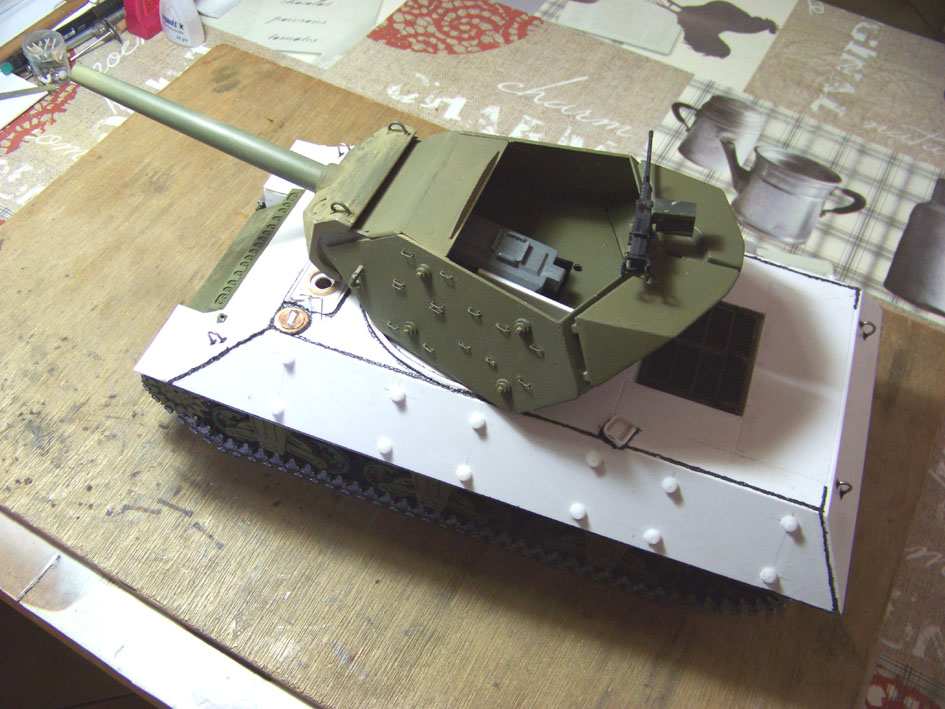

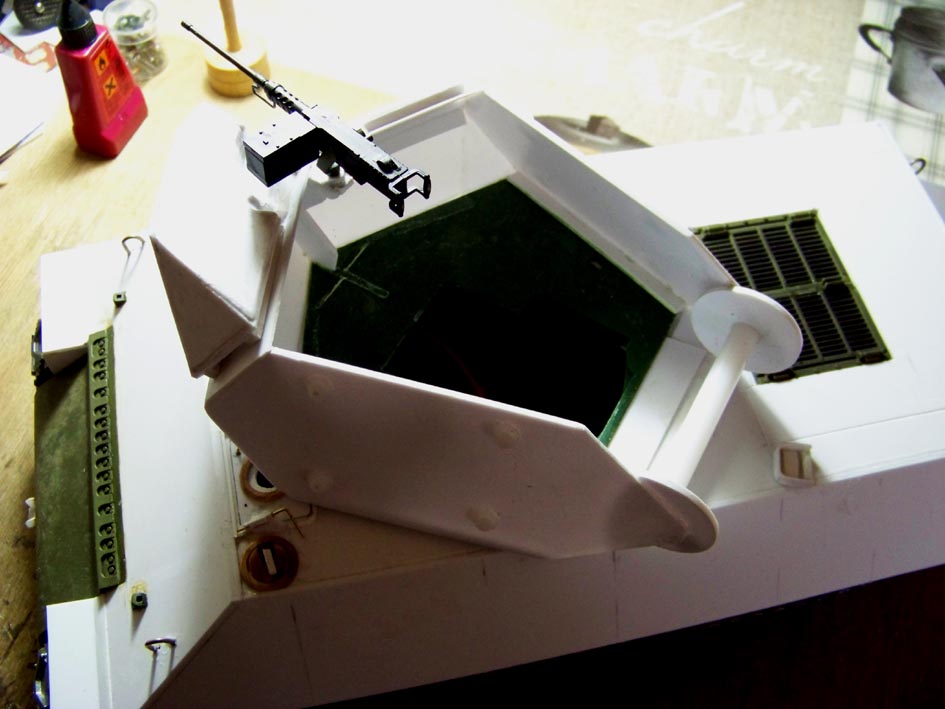

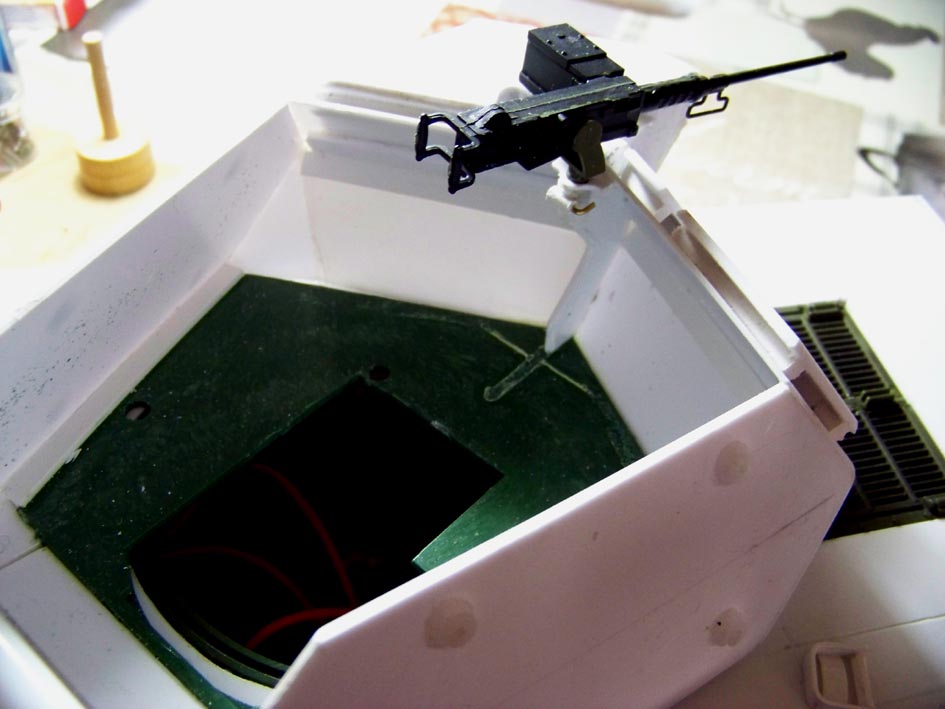

Montage de la mitrailleuse et détail :





Reste à faire en gros œuvre, le second contre poids, puis le pivot d'élévation du canon.

Là, beaucoup de boulot car les axes des pièces de tir Heng Long ne permettent pas de l’installer directement et il est nécessaire d'avancer
ces demi axes sur le système HL pour que ça corresponde à la vérité du char et que le système HL puisse passer dans l'ouverture de la
couronne dentée de pivotement de la tourelle.

Après, c'est beaucoup de détails et de finition avant peinture.

Salutations.

Boris



Bonsoir,

fini les contre poids !

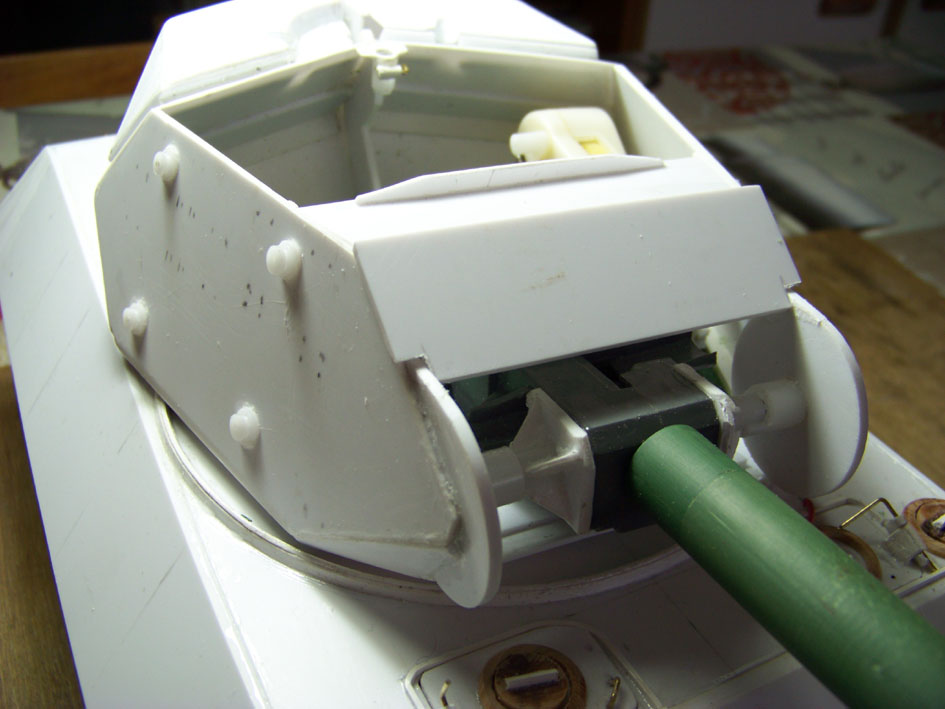

Détail du pivot du canon :



Comme gros œuvre, il reste à finir le masque du canon, je ne pourrai le faire que jeudi ou vendredi prochain.

Le reste est de la finition mais cela comporte encore pas mal de détails à fabriquer.

Salutations.

Boris



Bonsoir,

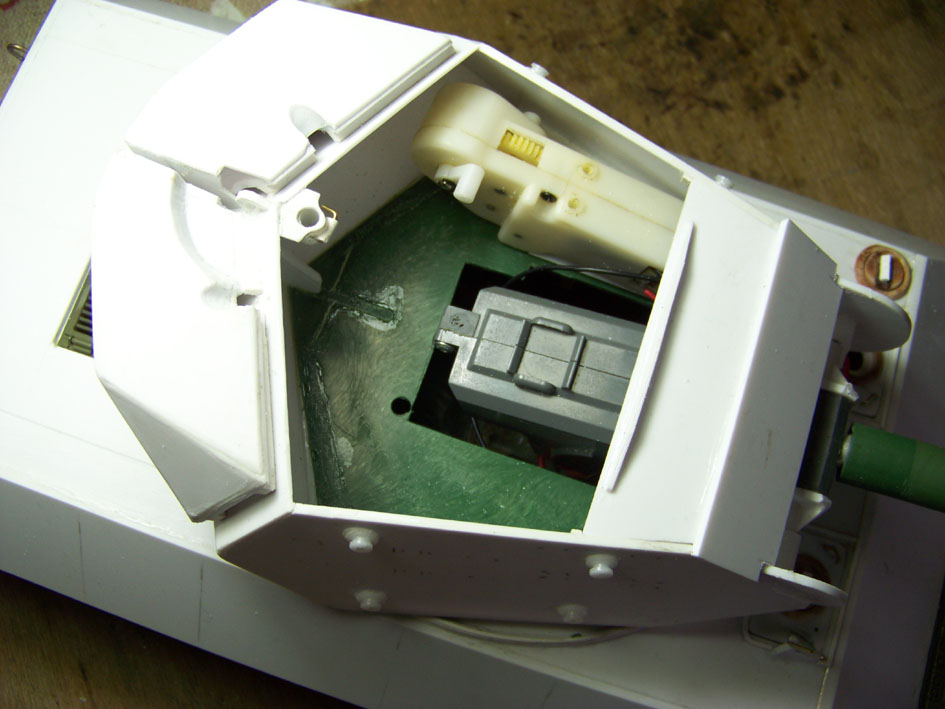

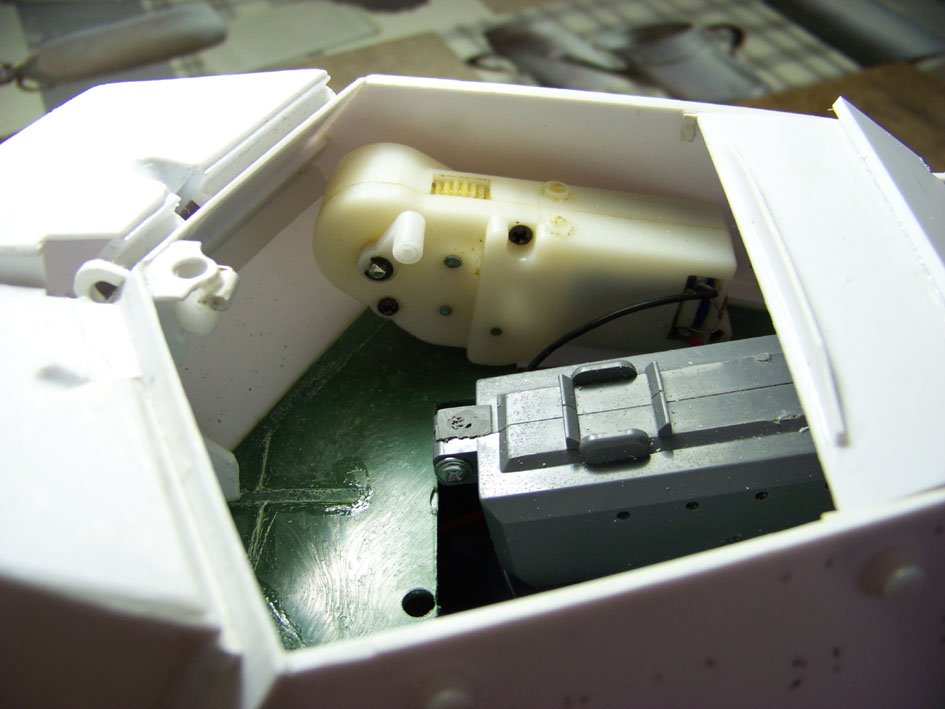

rien de spectaculaire aujourd'hui, monté le moteur d'élévation du canon :







Refait le blindage avant et dessus :



Repris le canon en le diminuant en diamètre, mais pas évident, l'usinage entre pointe nécessaire pour tourner conique fait éclater le plastique de l'extrémité côté bouche, je tournerais bien un canon en alu, mais je l'ai pas les moyens pour forer l'ame de façon précise.



Salutations.

Boris



Bonsoir,

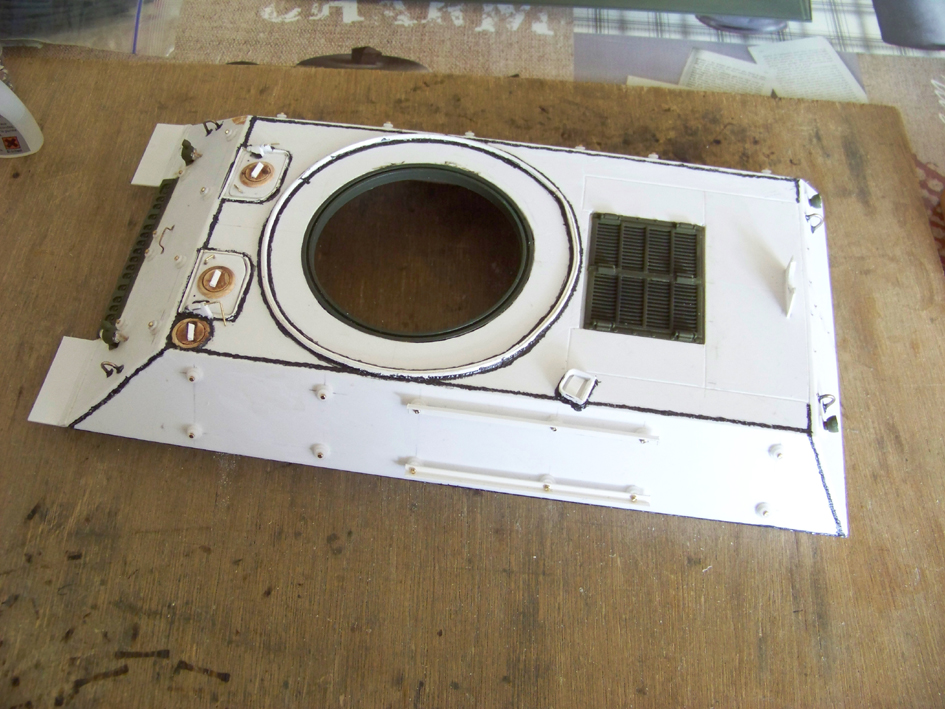

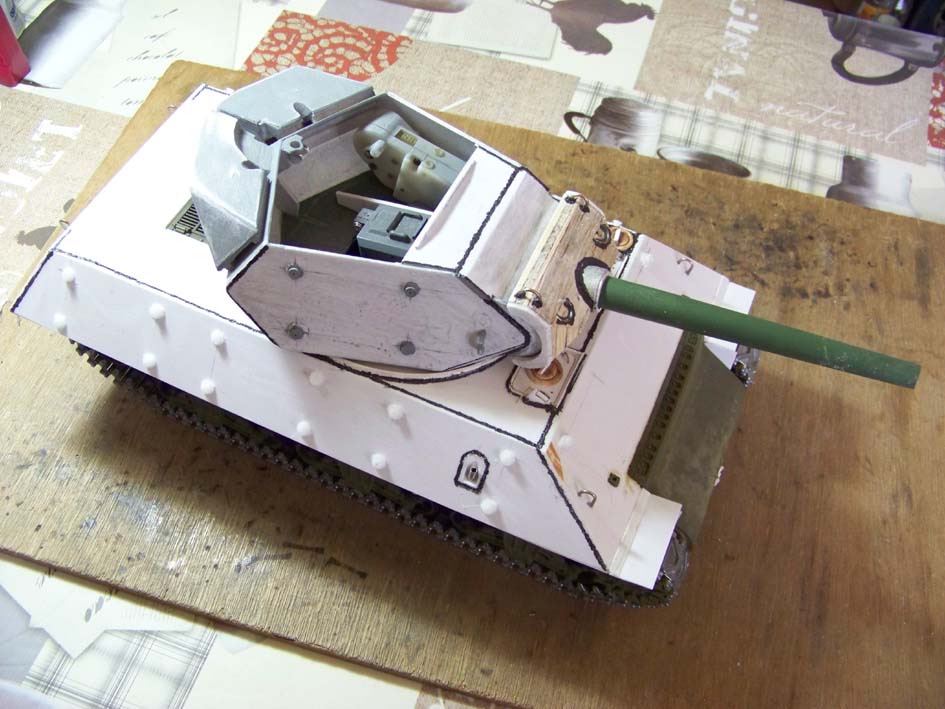

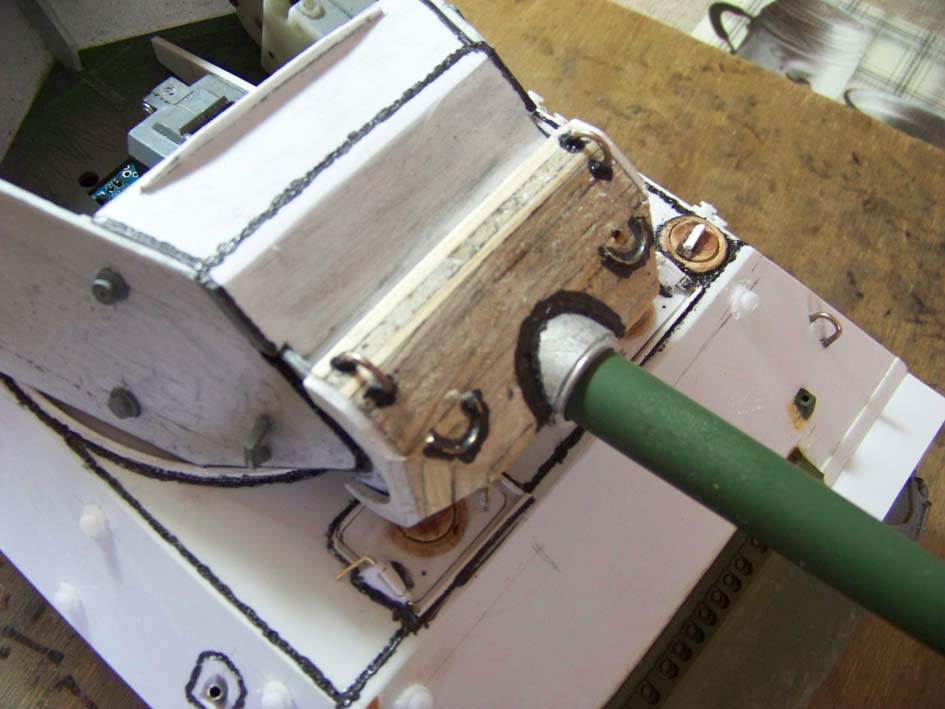

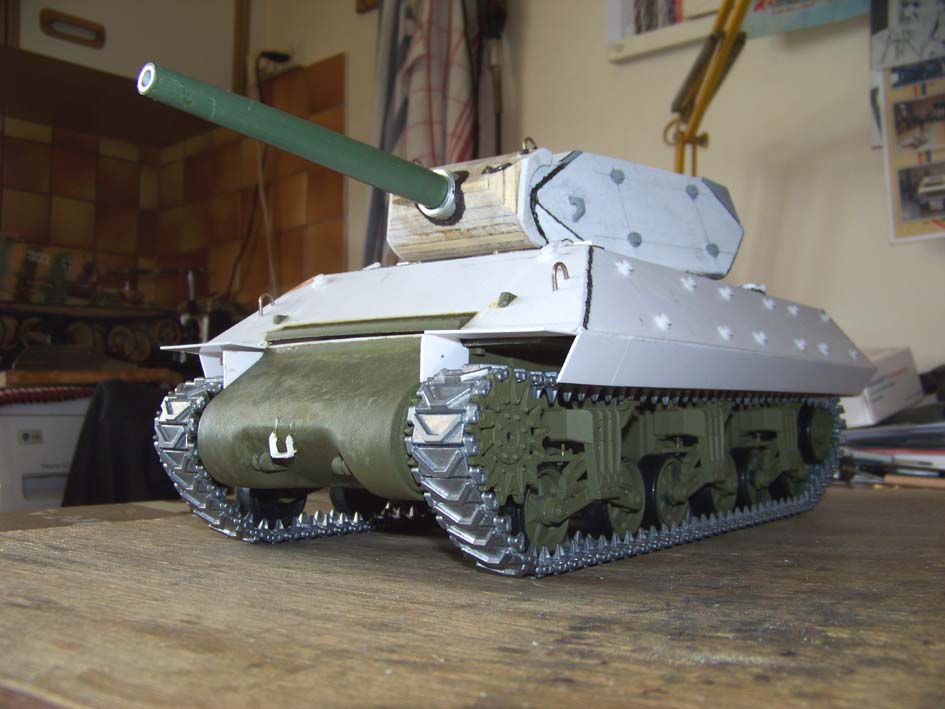

j'ai un peu avancé le M 10, j'ai fait quelques cordons de soudure sur la caisse et commencé le masque du canon :







En ce qui concerne le canon, après reprise, il est un peu plus fin et est très près des cotes théoriques
canon métallique à un canon résine, mais si je ne trouve rien, j'aviserai.

J'ai cherché sur le web et n'ai trouvé que le canon du Tiger I ou du Sherman Firefly qui pourrait convenir en les reprenant au tour, mais je ne sais pas s'ils sont prévus et forés au dia. 6mm pour le tir à billes.

Salutations.

Boris

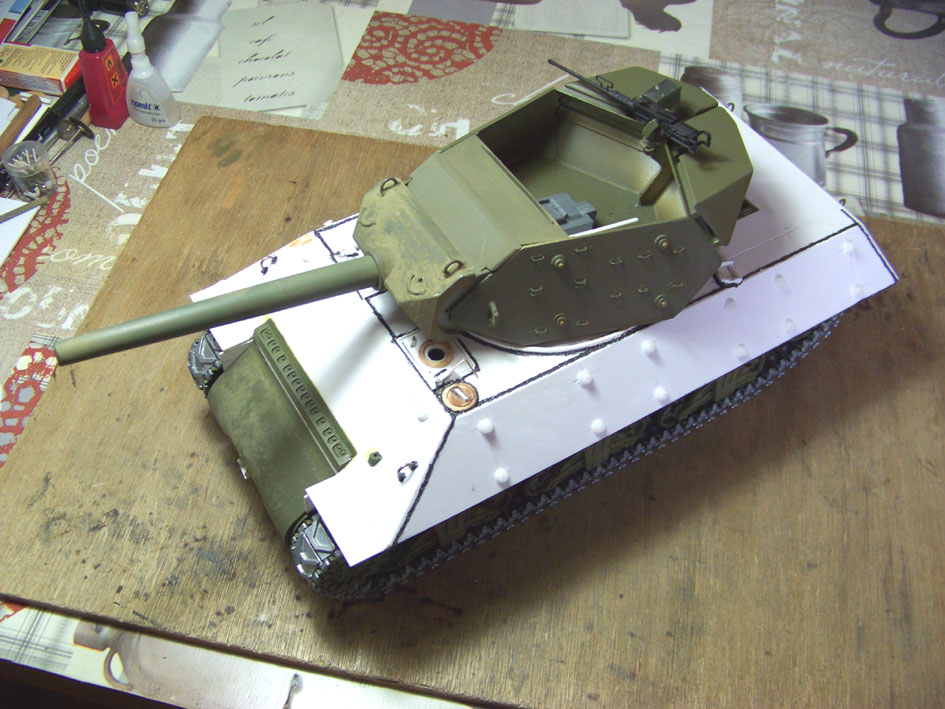

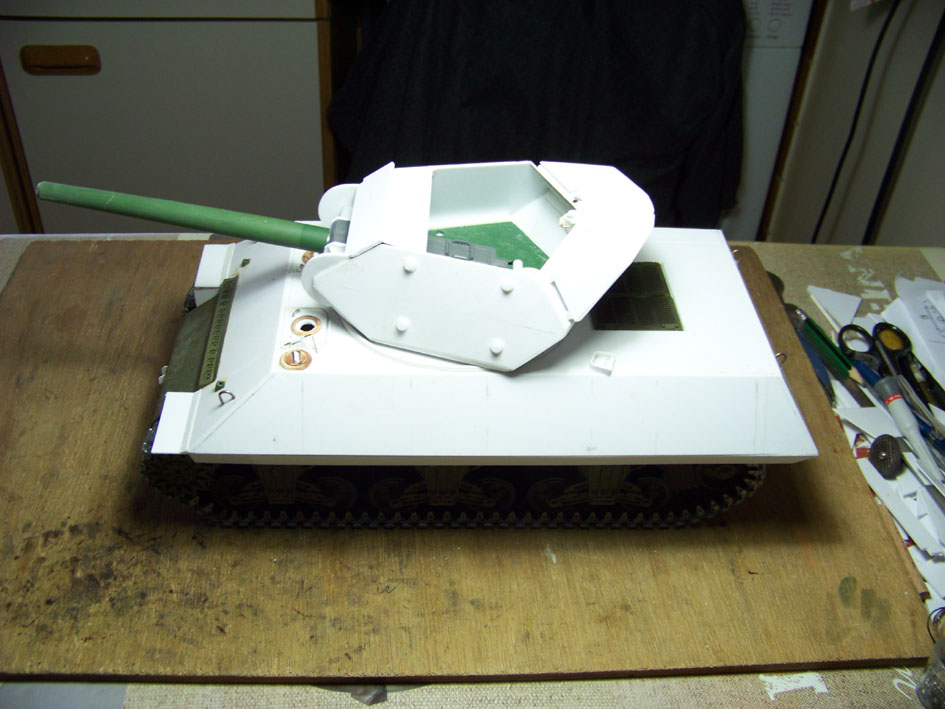

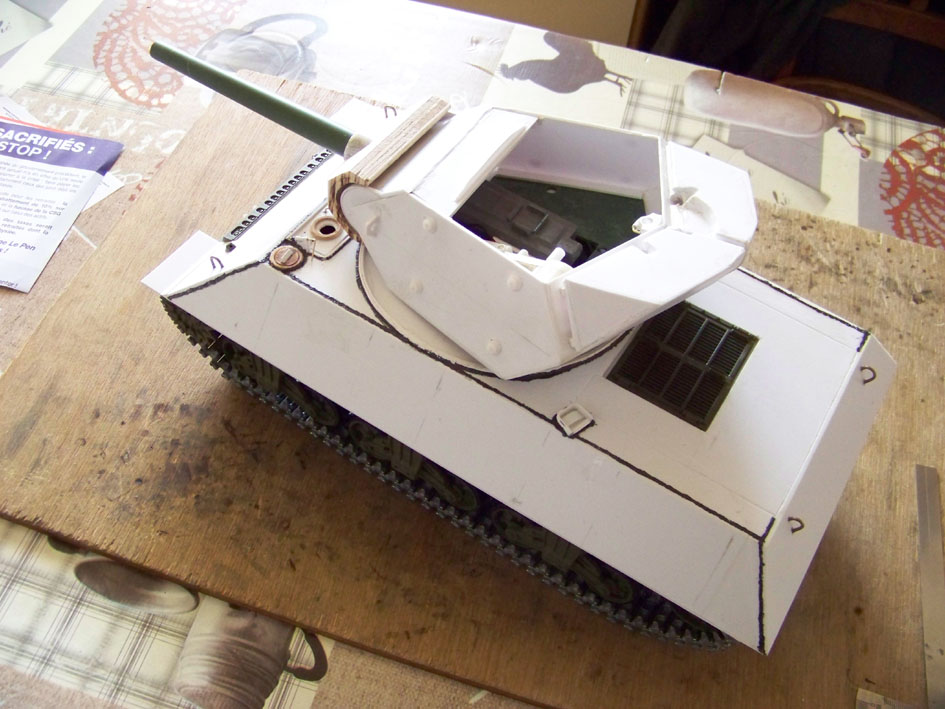

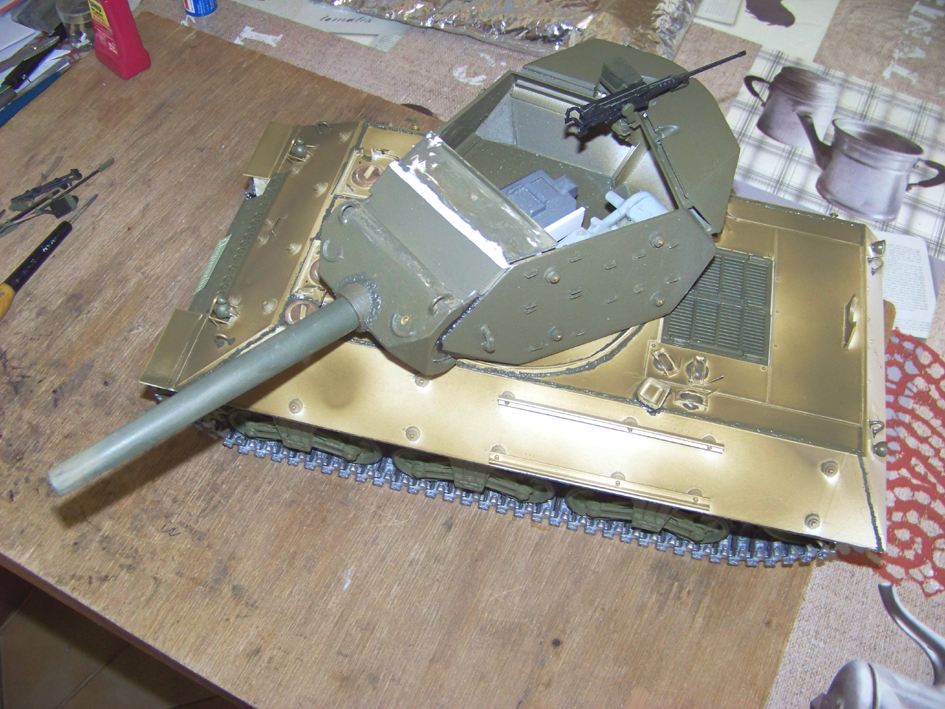

Quelques photos du masque du canon terminé monté sur la tourelle mais non peinte, il reste à mettre en place
les 28 barrettes servant à accrocher sacs et autres matériels sur les flancs de la tourelle et monter les boulons
à tête 6 pans sur les supports, une bonne partie des cordons de soudure est faite :











Reste à mettre en place les feux avant et arrière et leur protections, les bouchons de réservoirs, les divers outils sur la plage arrière,
puis...la peinture pour finir.

Salutations.

Boris



Bonsoir,

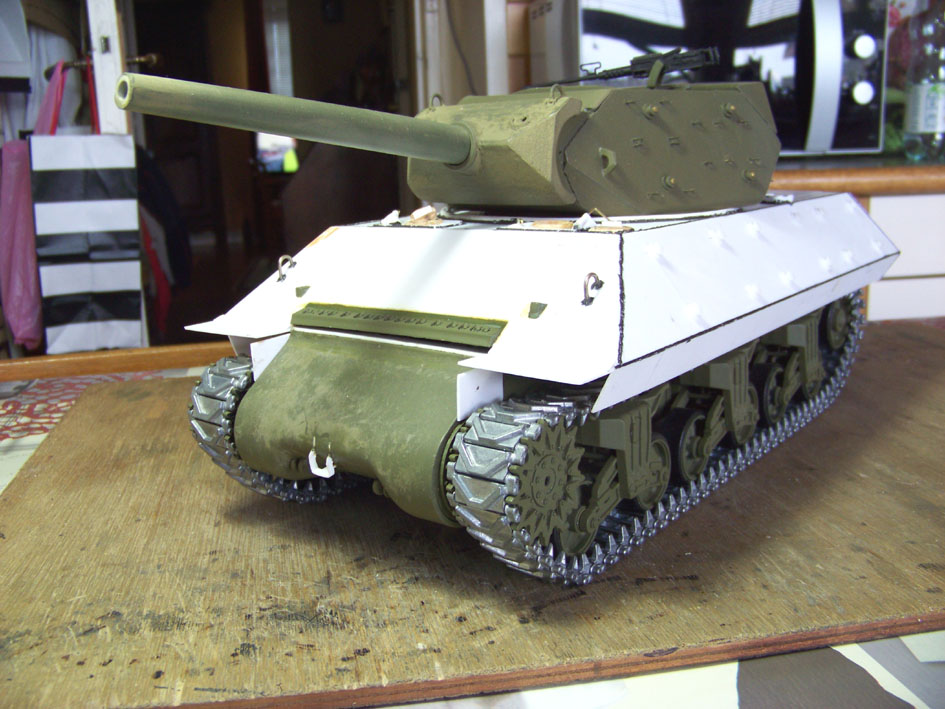

la tourelle est terminée pour l'extérieur :










Reste à finir le système de lever de canon, l'alimentation en billes, puis le système de verrouillage du blindage supérieur.

Salutations.

Boris



Bonsoir,

quelques petites avancées :

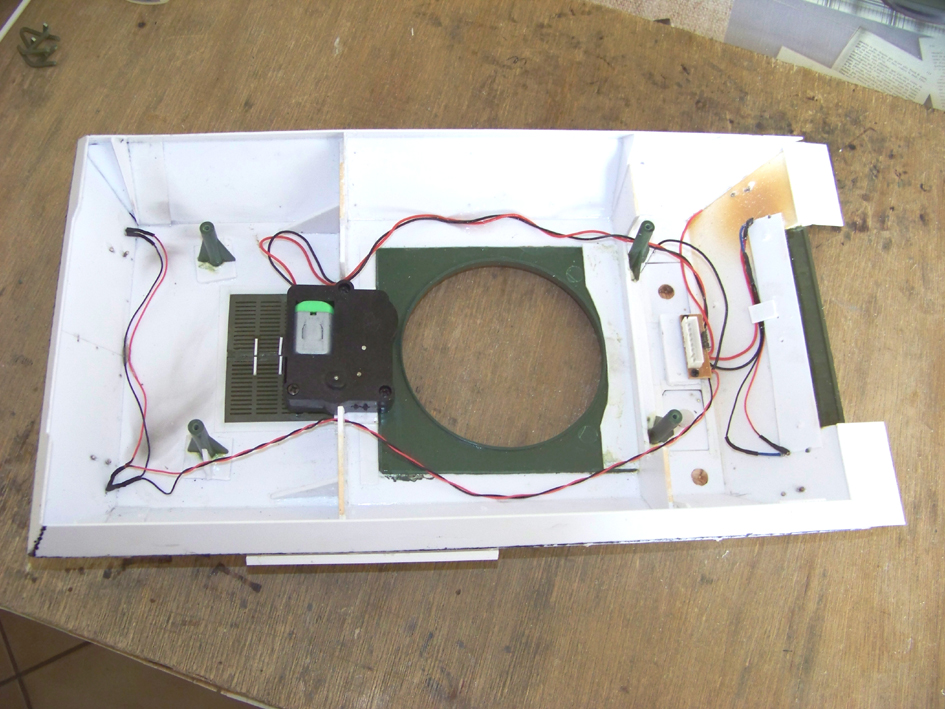

Circuit électrique fini pour la caisse, les phares et feux rouges installés mais non fixés par rupture de stock de colle, boulons de fixation
des accessoires posés, support de route du canon posé; non figuré, le réservoir à billes en cours mais pas terminé, toujours par manque de colle !

Salutations.

Boris



Bonsoir,

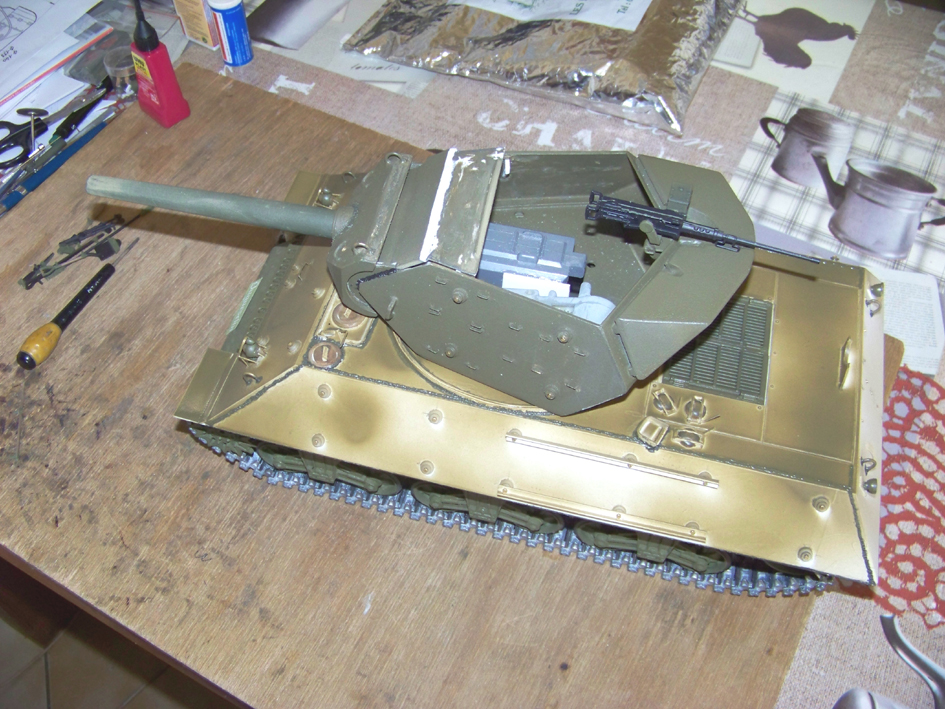

quelques petites avancées :
















J'ai mis en place les protections de phares et un sur un seul feux fouge arrière ( manque de matière première pour le second ), l'embase d'antenne radio,

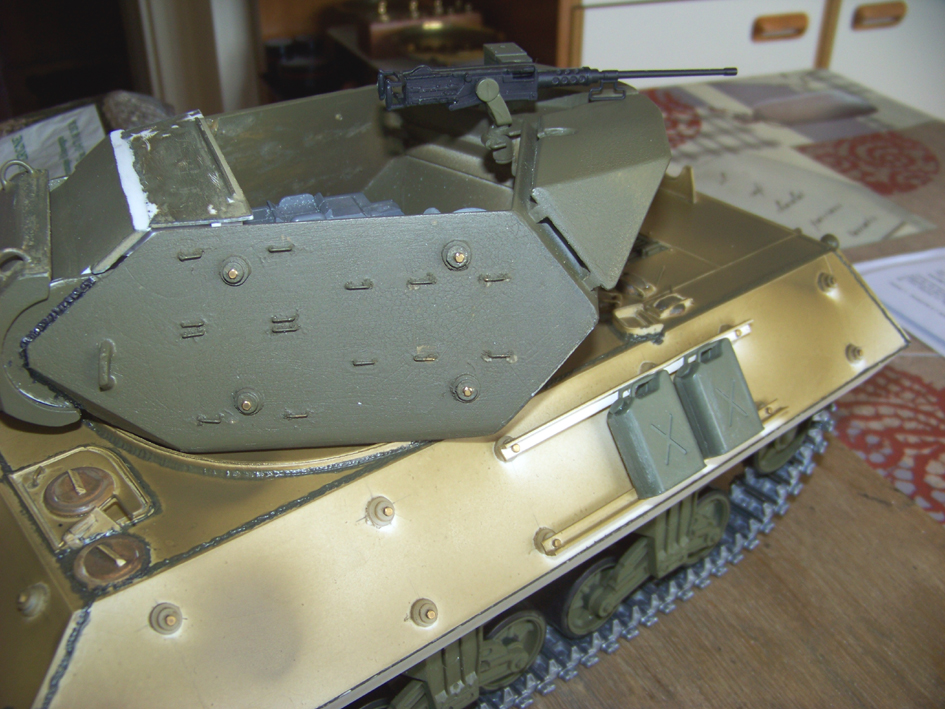

les bouchons de réservoir, et un petit voile de peinture ( peinture en rupture de stock ).

La suite, vers la fin de la semaine prochaine !

Salutations.

Boris



Bonsoir,

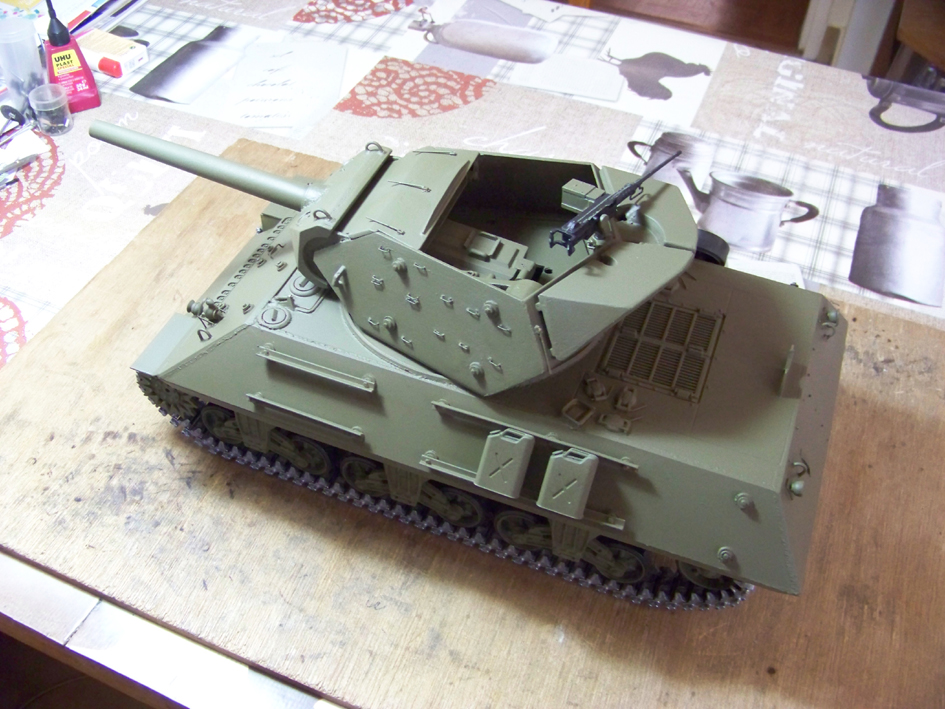

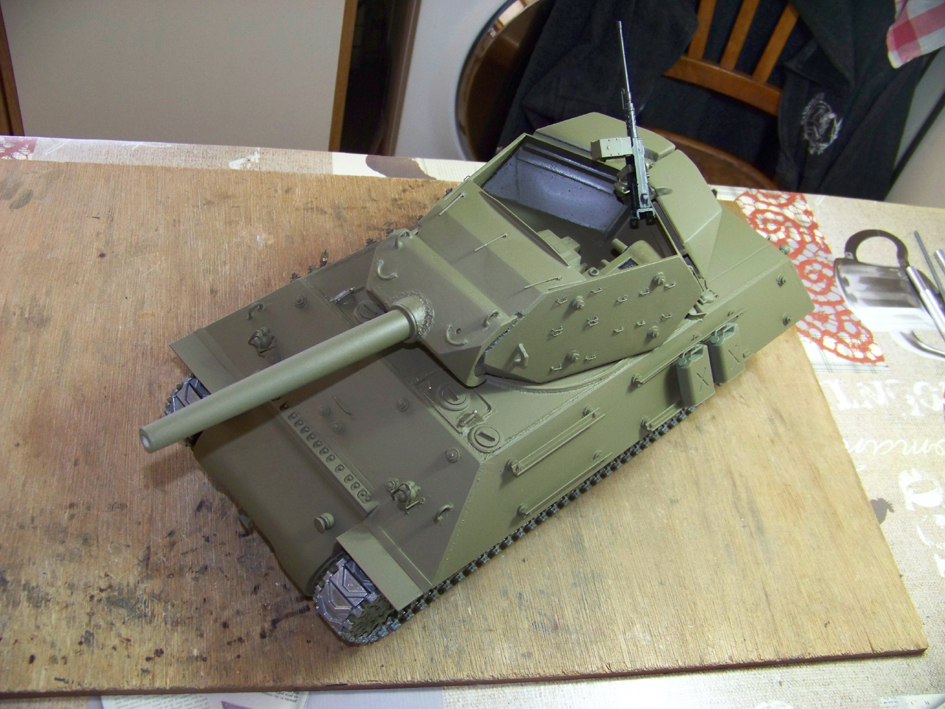

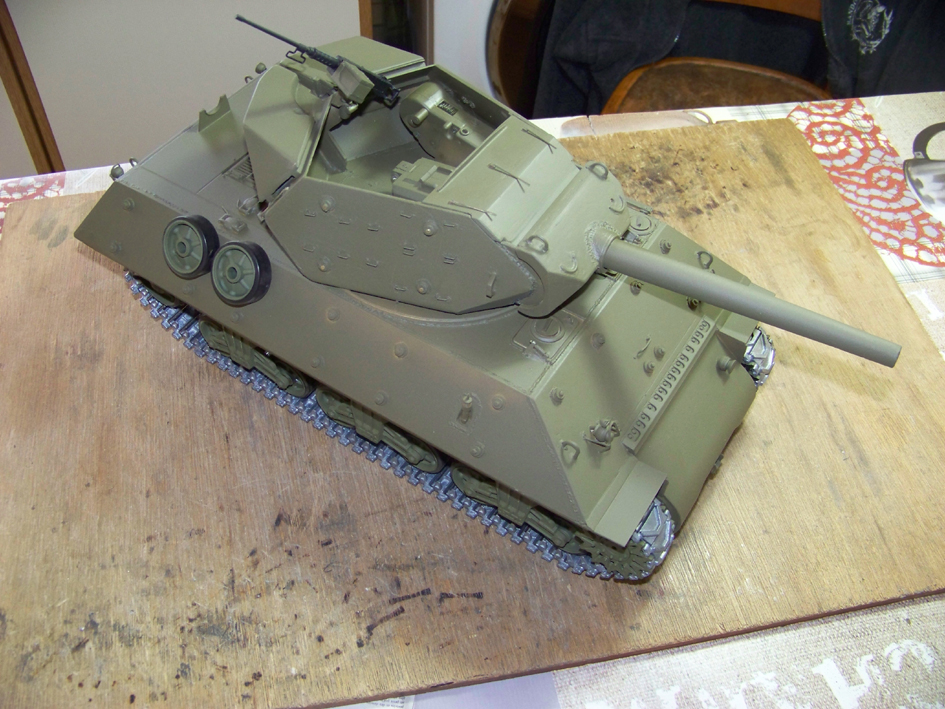

ayant reconstitué mon stock de peinture, voici ce que cela donne :






















et les divers marquages de peloton, d’immatriculation et autres.

Salutations.

Boris



Bonjour,

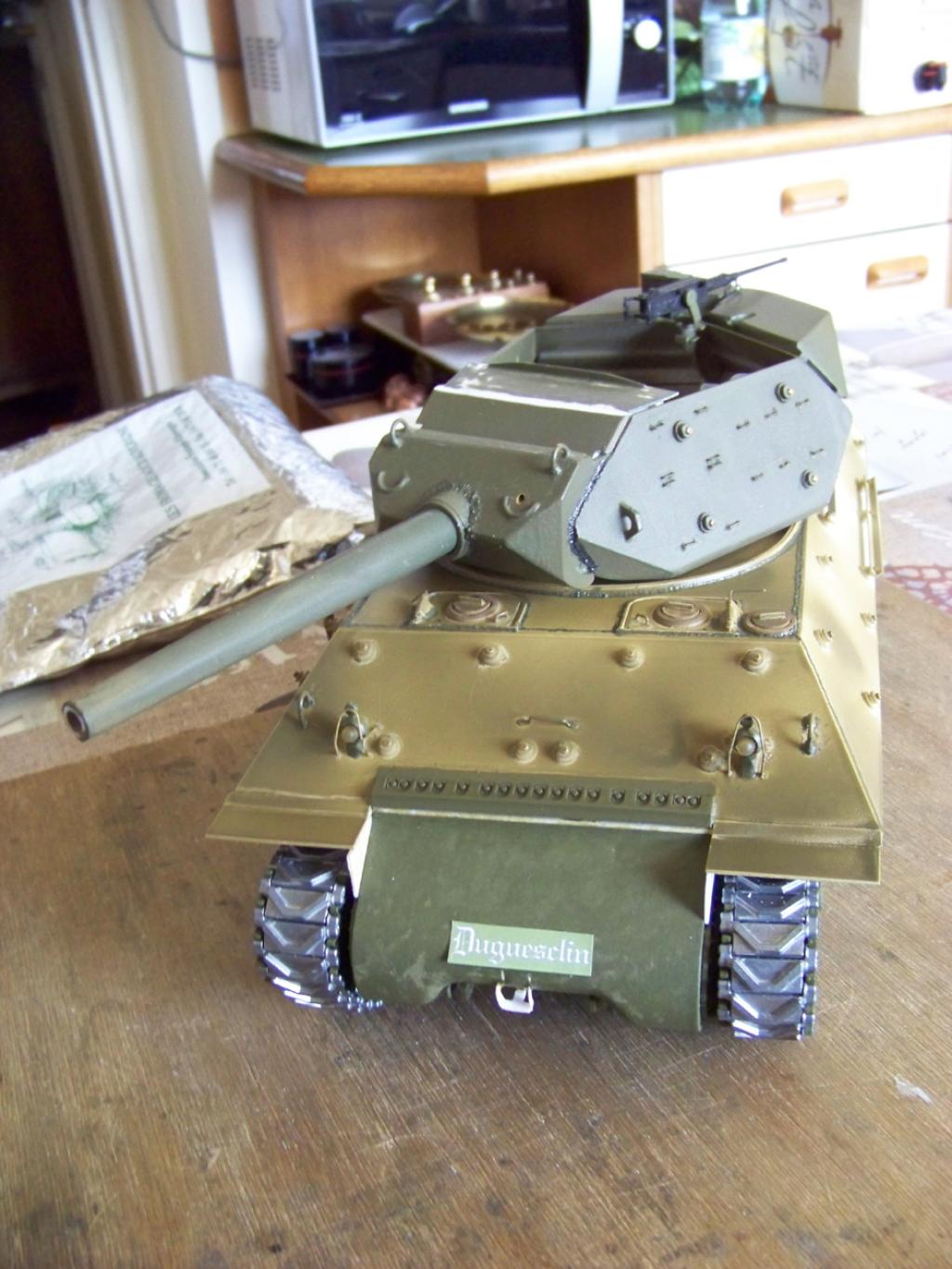

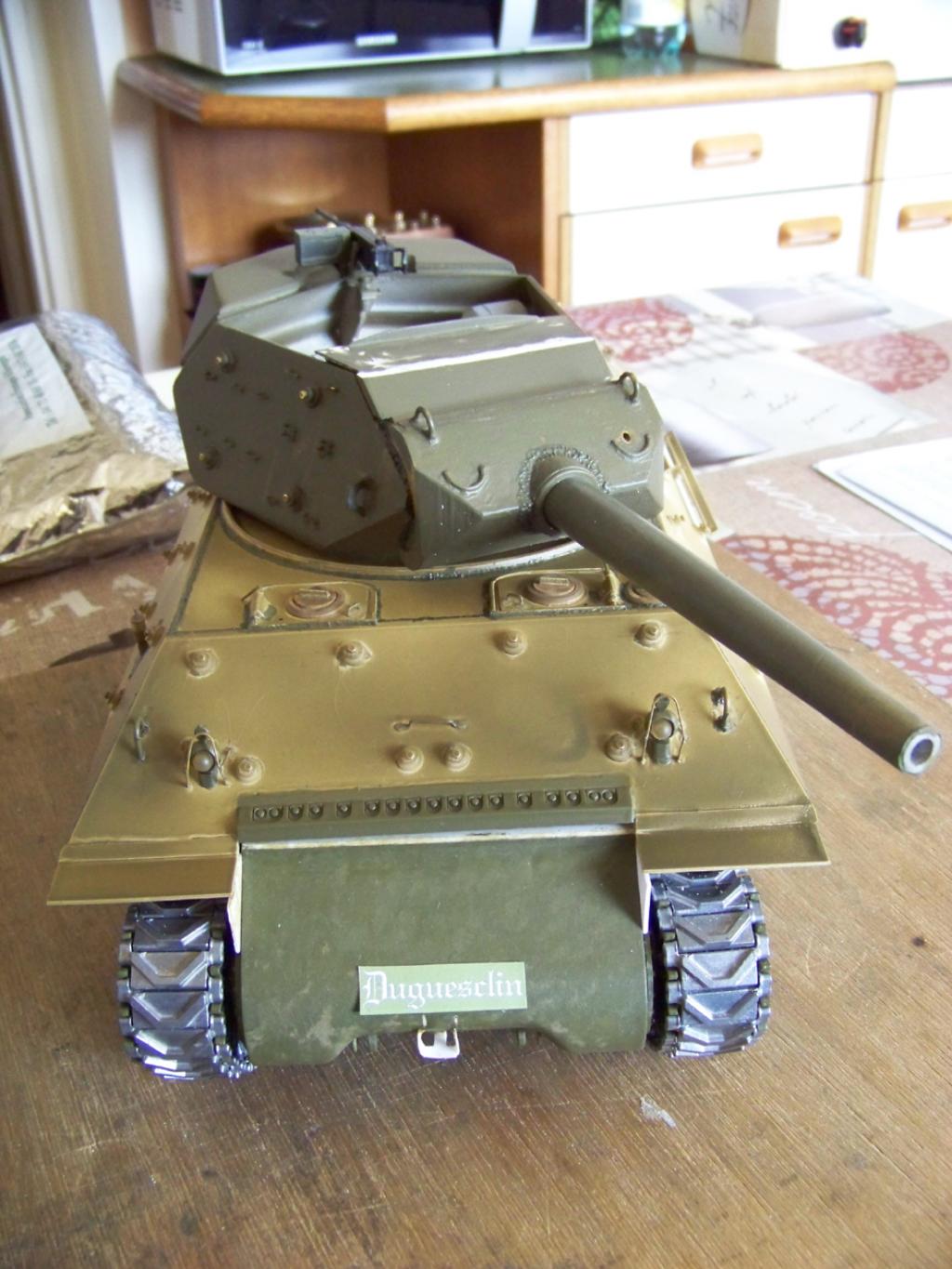

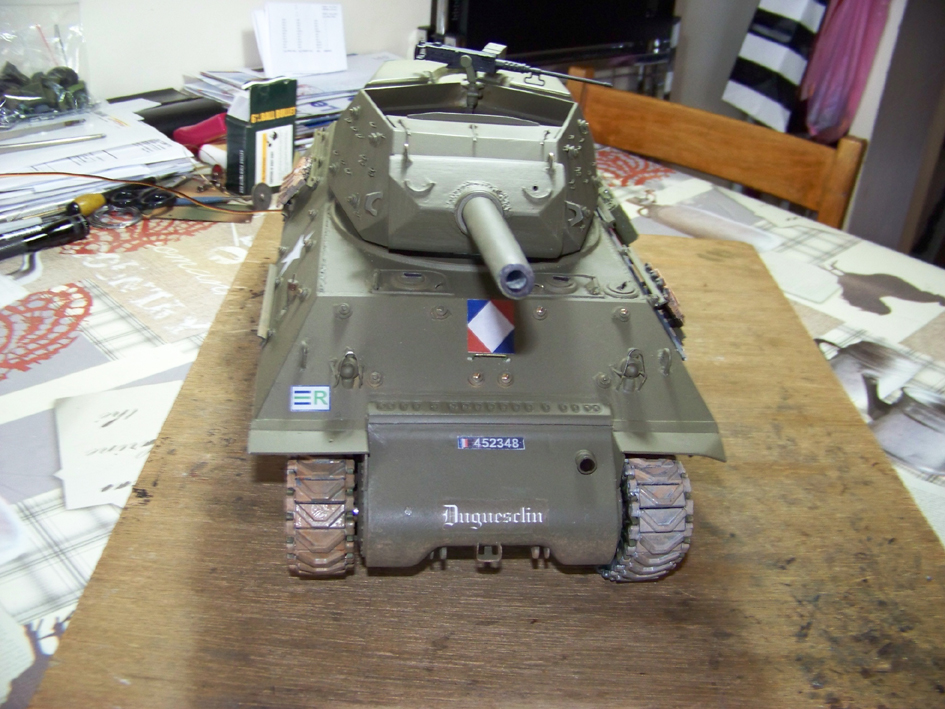

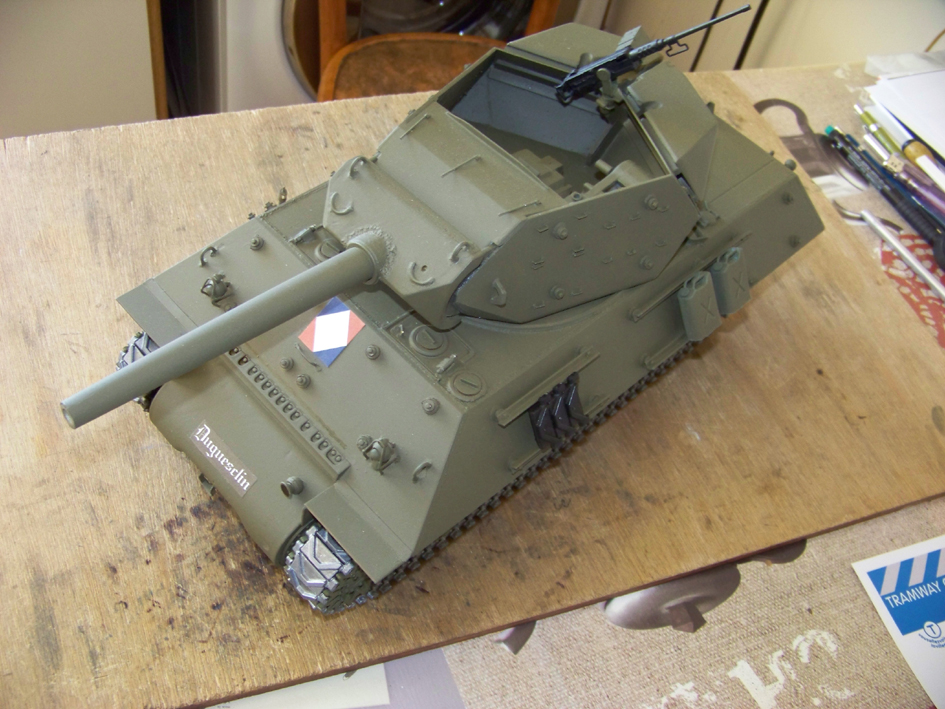

un aperçu avec les marquages Duguesclin et le Drapeau Consulaire.... en papier pour le moment !





Reste aussi à peindre les chenilles !

Salutations.

Boris



Bonjour,

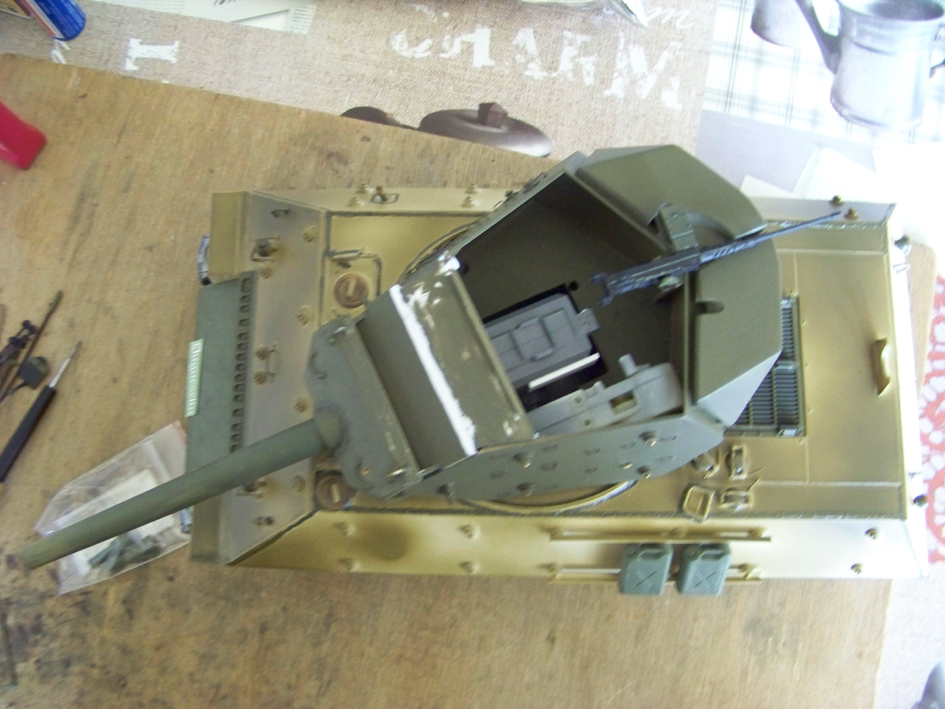

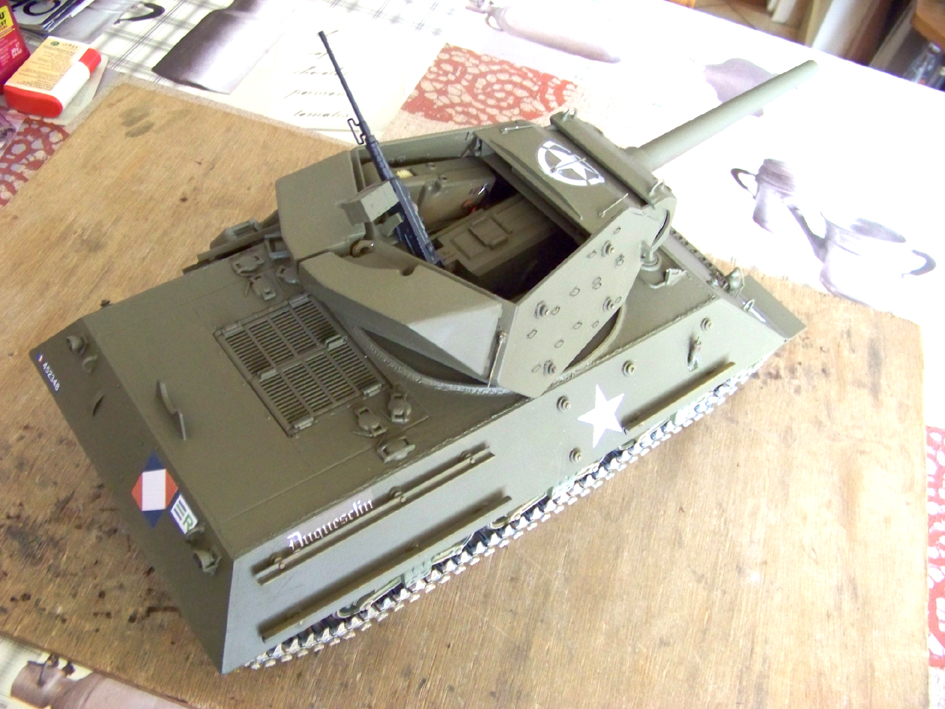

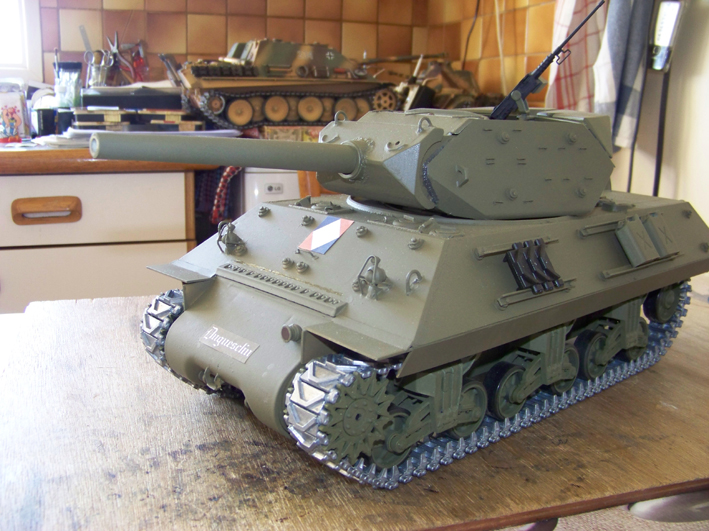

quelques photos avec les marquages définitifs en attendant de pouvoir les faire tous en décalcomanies,
ceux actuellement en papier, sont vernis mat :











Il me reste à améliorer le réservoir à billes et voir comment installer un servo pour la hausse du canon.

Le canon à été repris pour l'affiner.

Je pense avoir contribué avec cette série de photos à promouvoir ce tank, le " 3-inch Gun Carriage M 10 Tank Destroyer " et que d'autres
que moi se lancerons dans cette transformation, celle ci est à la portée de beaucoup de " Scratcheurs ".

Ces tanks ont beaucoup participé à la libération de la France et à l'entrée en Allemagne, tant par la 2e Division Blindée de Leclerc que par
la 1e Armée Française débarquée en Provence le 15 Aout 44.

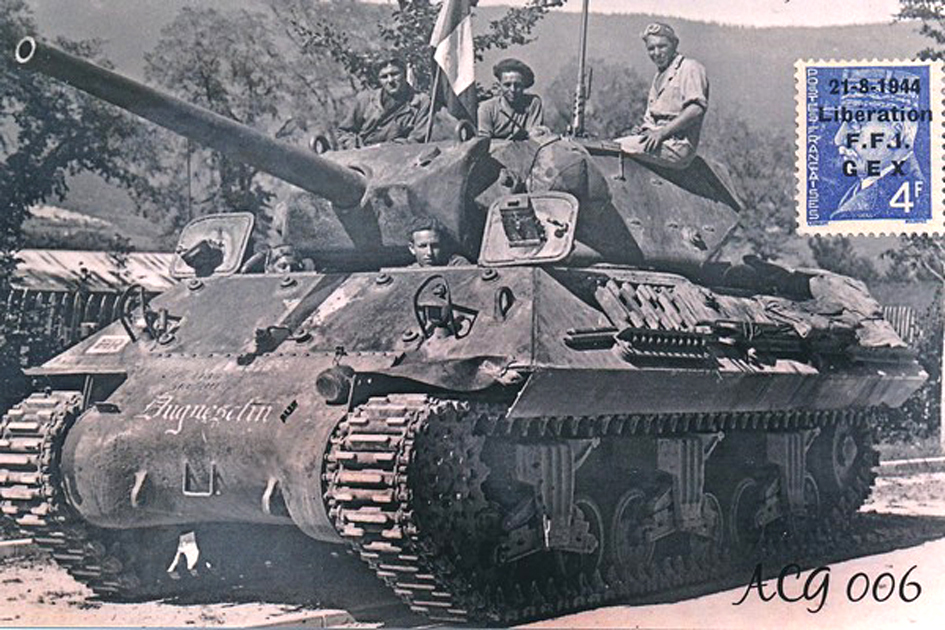

Comme je l'ai déjà dit, ce tank est pour moi un souvenir de la libération de Gex par un détachement de 2 TD du 7e Régiment de Chasseurs d'Afrique
( Col. Van Hecke ), 4e Escadron ( Cne. Guth ), 1er Peloton ( Lt. René ):



Salutations.

Boris



Bonjour,

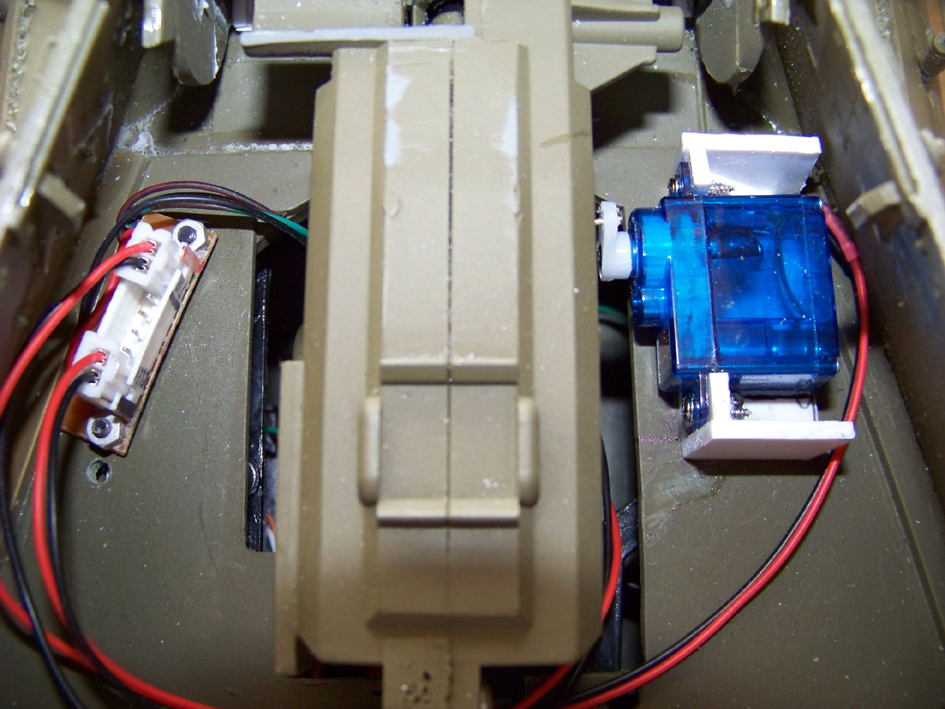

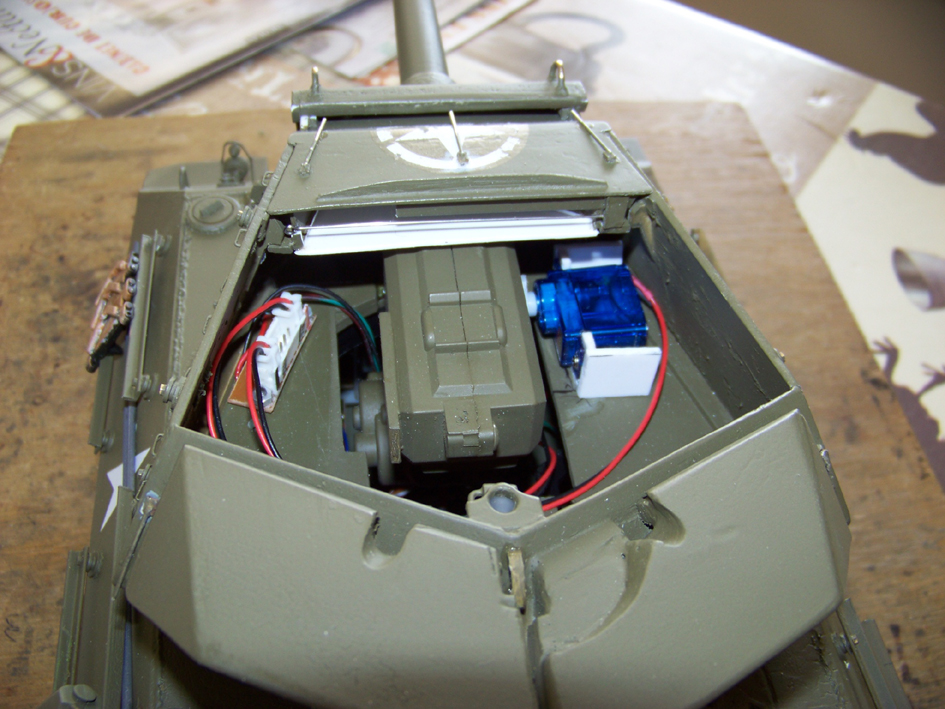

J'ai changé le dispositif HL d'élévation du canon pour un micro servo modifié, l'ensemble fonctionne parfaitement et voir s'il est possible de passer les fils sous la culasse du canon !






D'autre part, j'ai réalisé le réservoir à billes du canon situé sous le blindage supérieur de la tourelle.



Reste à peindre l'ensemble.
Salutations.

Boris

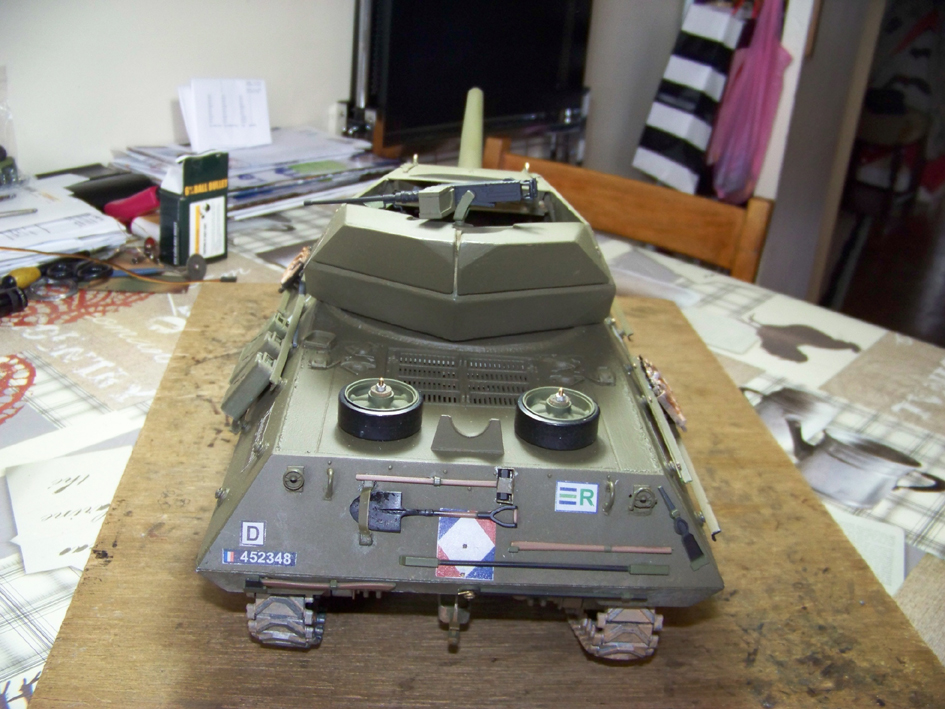

Bonjour,

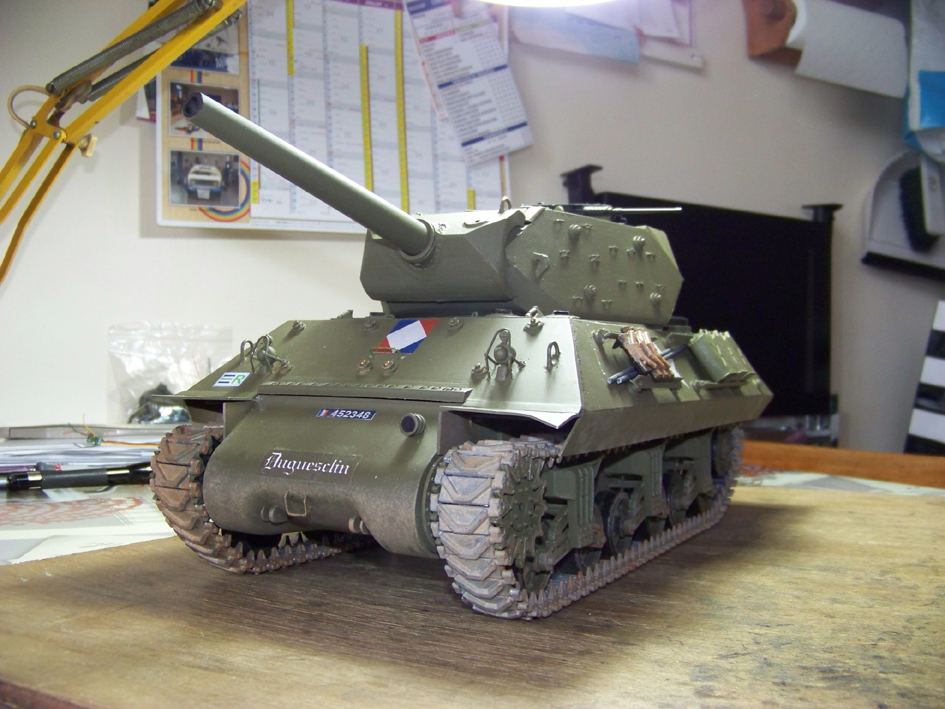

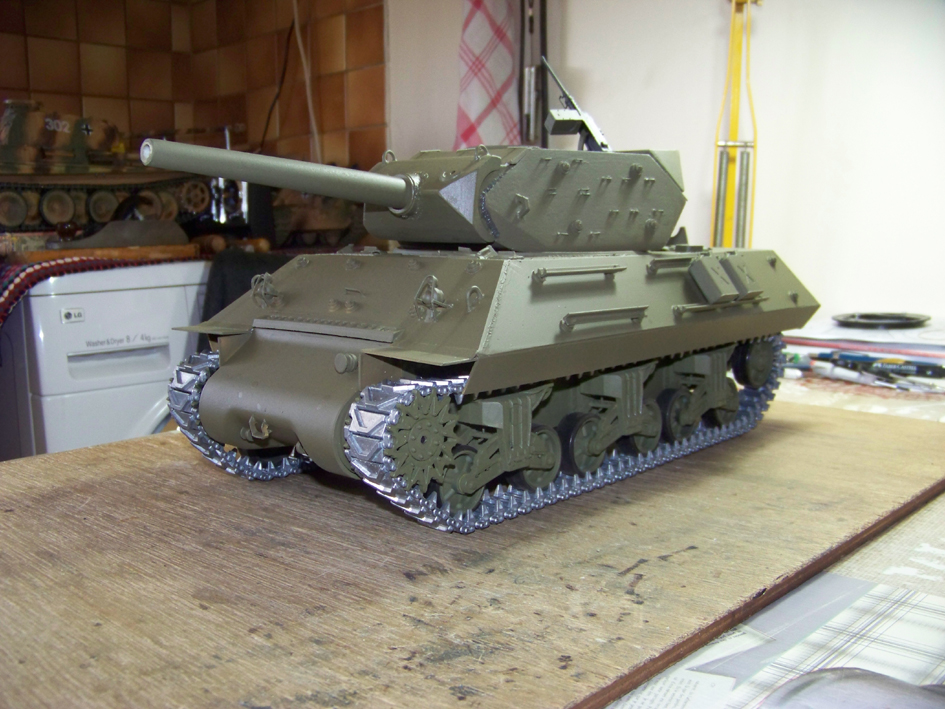

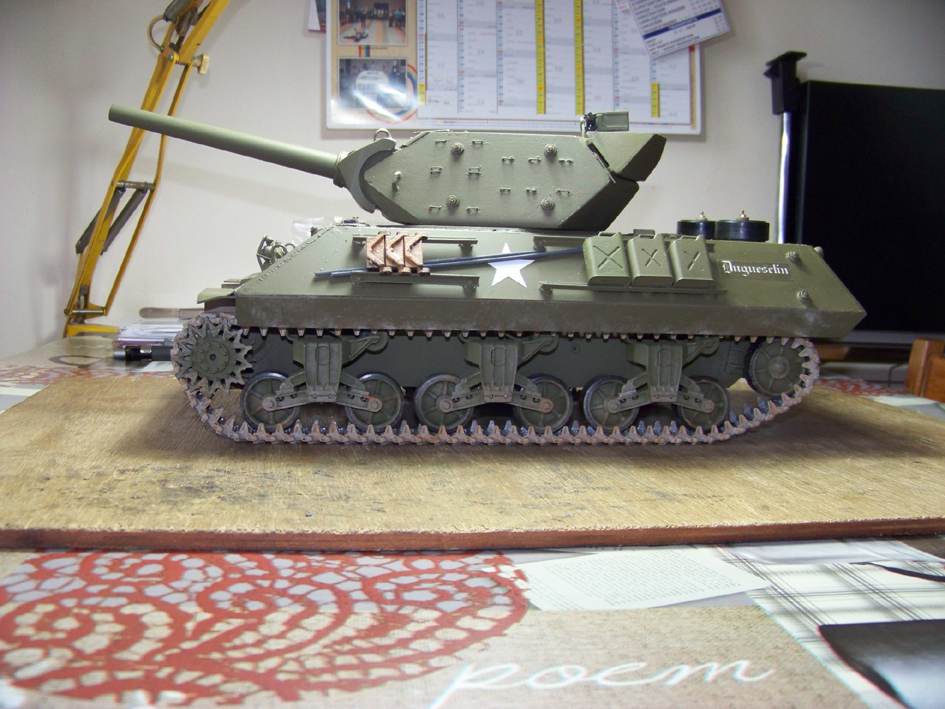

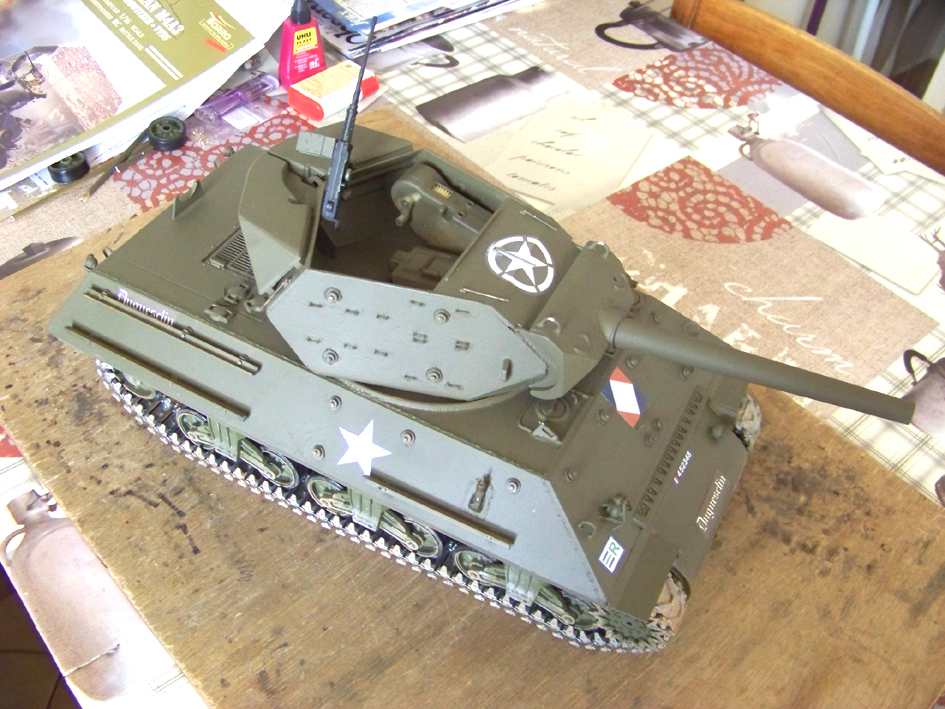

quelques photos le M 10 TD terminé :



Servo et connecteurs peints.










Je pense et j'espère que ces quelques dessins et photos de la fabrication du M 10 TD inspirerons de futur constructeurs !

Salutations.

Boris








[/url]

  Un beau challenge.

   Dommage pour les joints sur la culasse du canon et de la mitrailleuse.

   Les chenilles ne sont-elles pas un poil trop longues ? Elles pendouillent un peu sur l'avant.


   A+ Lionel

Quel montage !    On a hâte de le voir rouler

Bonsoir,

petite avancée sur le M10 TD : les munitions sont en place sur les racks de tourelle :







Il manque une munition que je n'ai pas encore mis en place, je la réserve pour en faire un moulage pour
les futurs M10 actuellement en chantier.

Salutations.

Sacrés suppos   Le montage est toujours aussi propre

C'est vrai que c'est du beau travail ! Bravo !
